Lahko ste prepričani, da kupite impedančne analizatorje E4991B v naši tovarni. E4991B impedančni analizator s frekvenčnim razponom od 1 MHz do 3 GHz, 0,65-odstotno osnovno natančnostjo v širokem razponu impedance, možnostmi merjenja materiala za analizo temperaturnih karakteristik in funkcijo neposrednega odčitavanja prepustnosti in prepustnosti.
Lahko ste prepričani, da kupite impedančne analizatorje E4991B v naši tovarni. E4991B Analizator impedance 1 MHz - 3 GHz

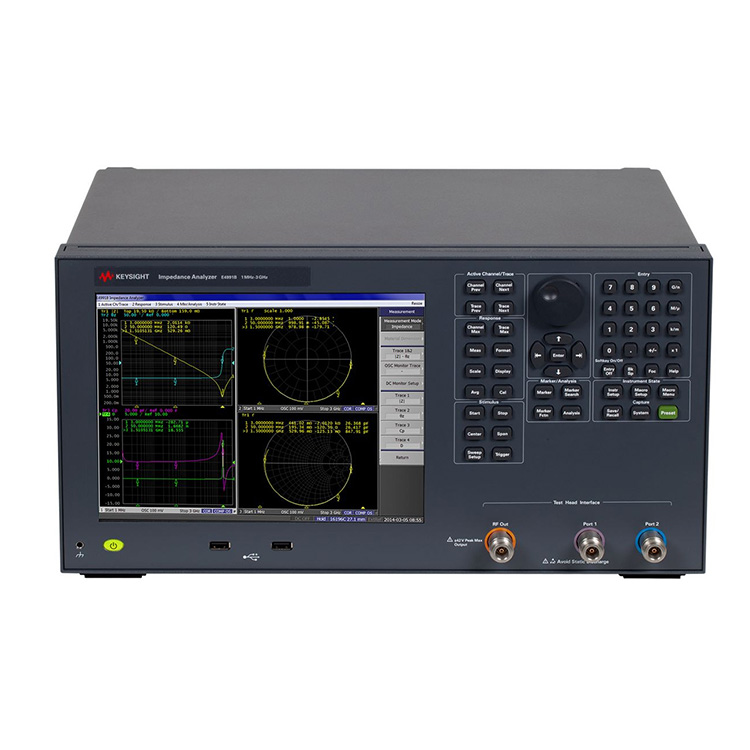

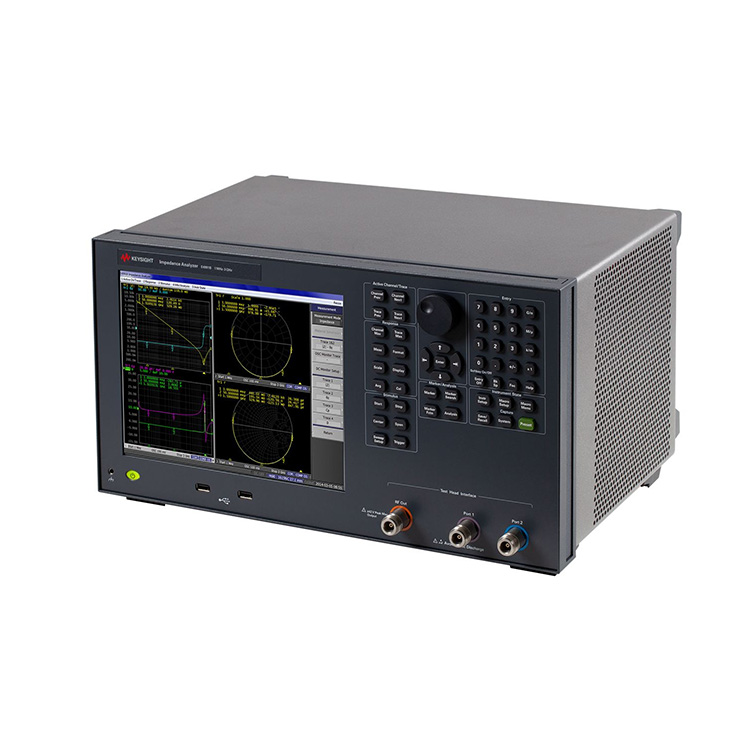

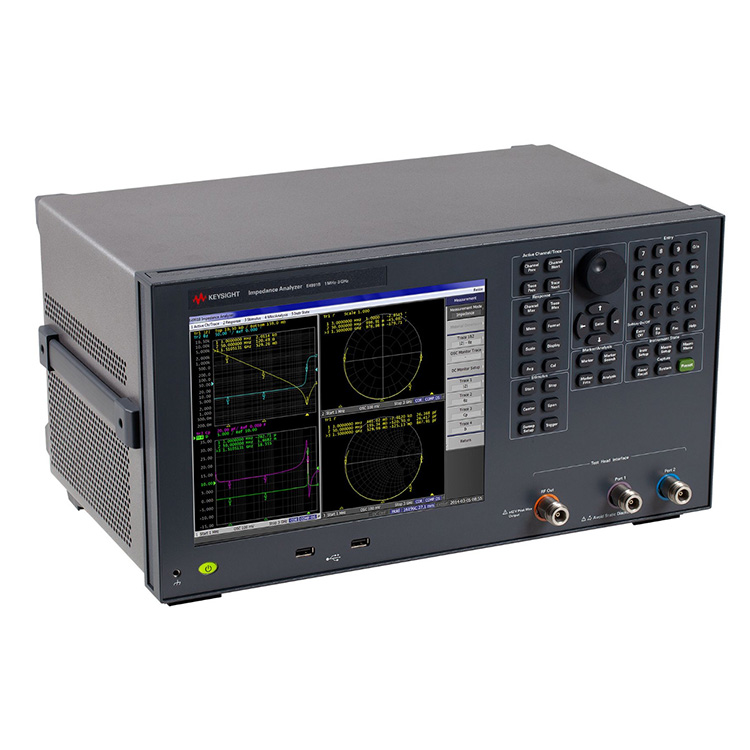

Impedančni analizator Keysight E4991B je odlična rešitev za karakterizacijo in vrednotenje elektronskih komponent, polprevodniških naprav in materialov.
Tri nadgradljive frekvence: 1 MHz do 500 MHz/1 GHz/3 GHz
Osnovna natančnost ±0,65 % in območje impedance od 120 mΩ do 52 kΩ (10 % območje merilne natančnosti)
Merilni parametri: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Zahtevana je možnost 001)
Vgrajena prednapetost enosmernega toka (možnost 001): 0 V do ±40 V, 0 A do ±100 mA
4-kanalni in 4-sledni na 10,4-palčnem barvnem LCD-zaslonu na dotik
Funkcija analize podatkov: analiza enakovrednega vezja, test mejne črte
Merjenje dielektričnih/magnetnih materialov (možnost 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Merjenje temperaturnih karakteristik (možnost 007) in zanesljivo merjenje na rezinah (možnost 010)
Možnosti merjenja materiala zagotavljajo zmožnost analize temperaturnih karakteristik (možnost 007) in funkcijo neposrednega branja prepustnosti in prepustnosti (možnost 002).
Priključni komplet za sondno postajo (možnost 010) ponuja natančno rešitev za merjenje impedance na rezini ali mikrokomponenti do 3 GHz.
E4991B podpira široko paleto pripomočkov za testiranje, ki so zasnovani za preproste in zanesljive meritve.
Ne glede na to, ali se ukvarjate z raziskavami in razvojem, zagotavljanjem kakovosti ali pregledom, je E4991B idealna rešitev za karakterizacijo in vrednotenje elektronskih komponent, polprevodniških naprav in materialov.
Za merjenje materialov E4991B deluje z zbirko za merjenje materialov N1500A-005 in zagotavlja enostavne meritve (do 1 GHz), od nastavitve napeljav do ustvarjanja poročil.
| Dodatne informacije: | RF IV, primeren za natančno vrednotenje impedance Analiza enakovrednega vezja (7 modelov) Meritve materiala. (opcija 002) Preskus temperaturne karakteristike (opcija 007) Meritev impedance na rezini. s sondno postajo (opcija 010) 4 kanali, 4 sledi |
| Osnovna natančnost: | 0,65 % |
| DC pristranskost: | 0 V do ±40 V, 0 A do ±100 mA (možnost 001) |
| Pogostost: | 1 MHz do 500 MHz/1 GHz/3 GHz |
| Največja frekvenca: | 3 GHz |
| Merjenje: | Metoda RF-IV |
| Merilno območje (natančnost < 10%): | 120 mΩ do 52 kΩ |
| Druge lastnosti: | Analiza enakovrednega vezja, test mejne črte itd. Merjenje dielektričnih/magnetnih materialov (možnost 002), merjenje temperaturnih karakteristik (možnost 007), |
| Posebnosti: | n/a |
| Ciljni DUT: | Naprava za splošno uporabo Material |
| Tip: | Impedančni analizator |
