E8257D, vodilna v panogi izhodna moč, natančnost ravni in fazni šum, s frekvenčno pokritostjo od 100 kHz do 67 GHz (razširljivo na 500 GHz) za testiranje naprednega RF in mikrovalovnega radarja

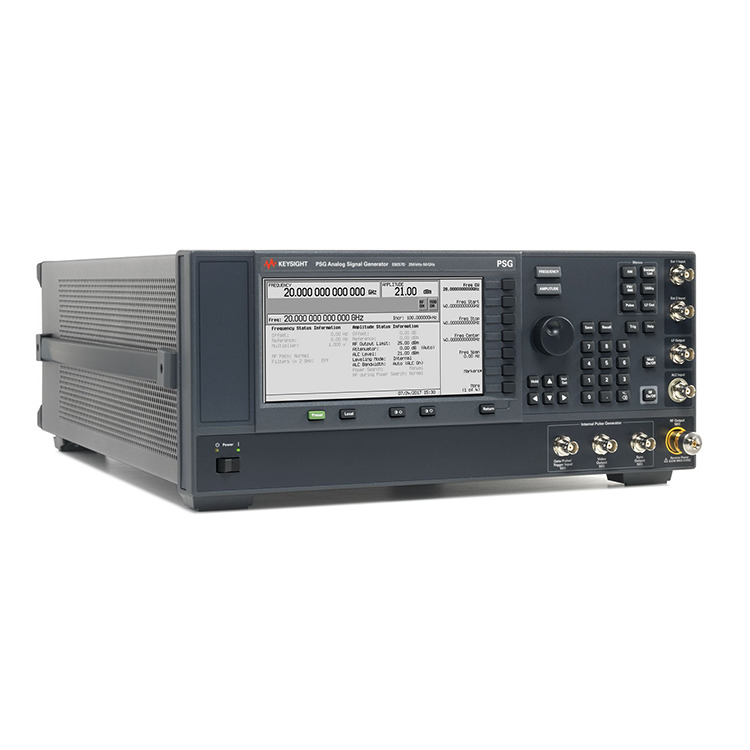

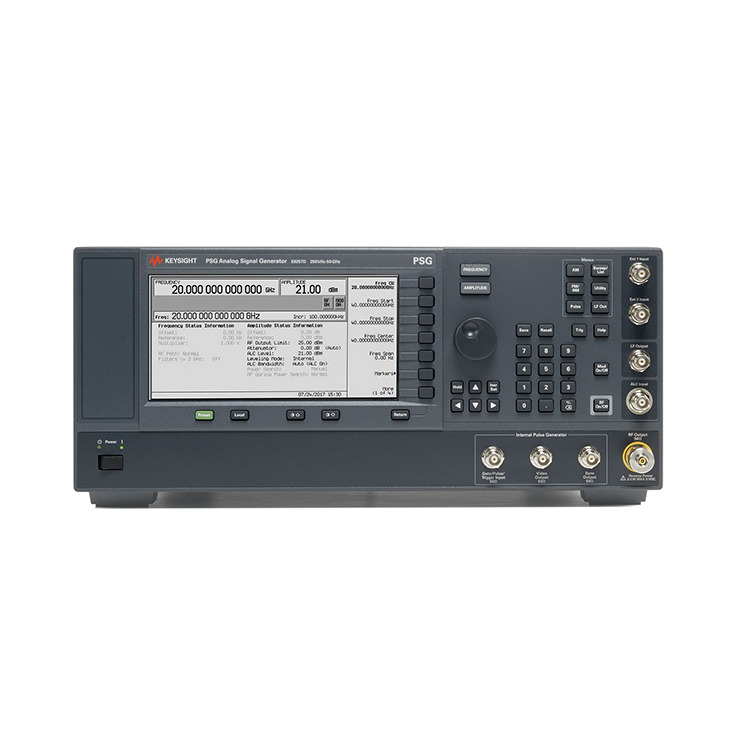

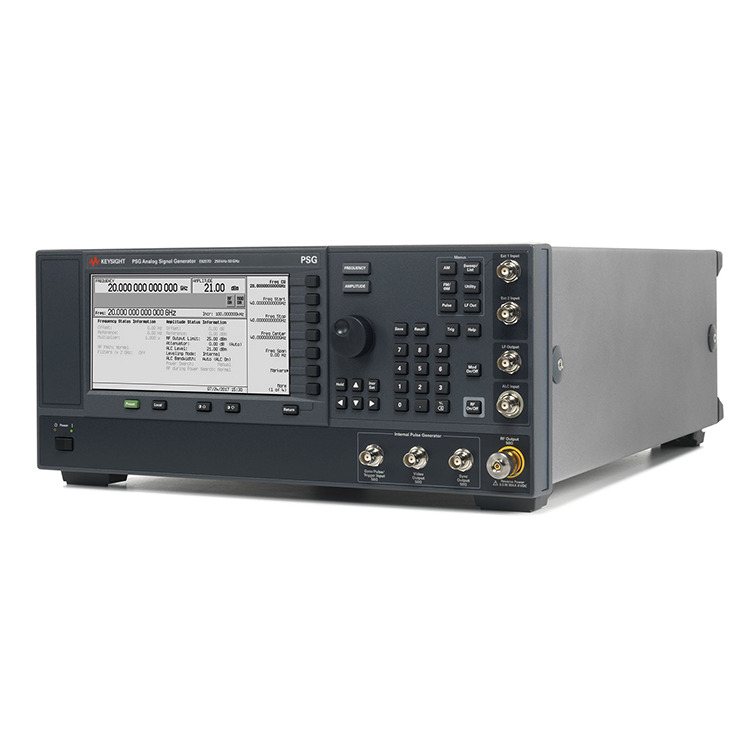

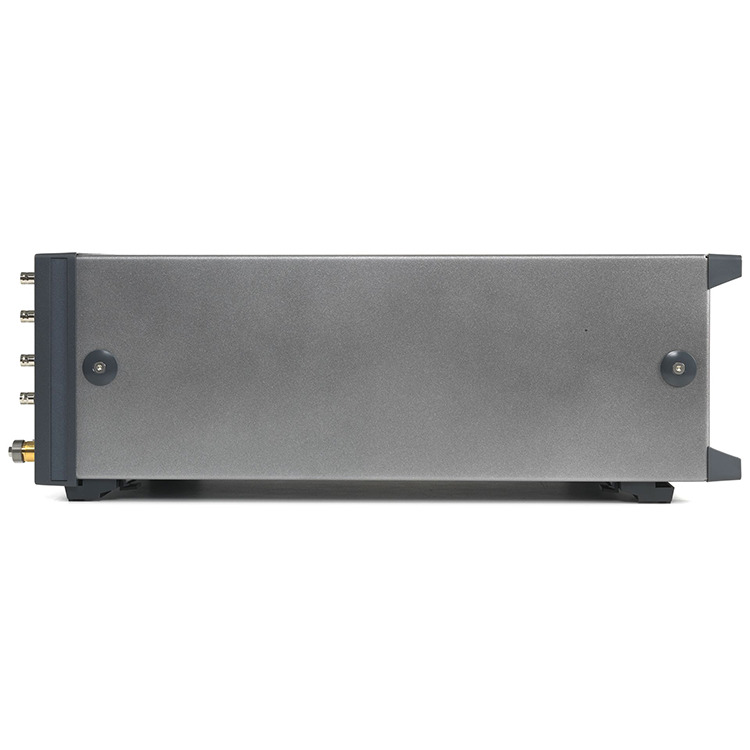

Generator analognega signala E8257D PSG
Keysight E8257D je popolnoma sintetiziran generator signalov z visoko izhodno močjo, nizkim faznim šumom in modulacijsko sposobnostjo. Specifikacije veljajo za območje od 0 do 55 °C, razen če je navedeno drugače, in veljajo po 45-minutnem času ogrevanja. Dodatne značilnosti, označene kot tipične, nominalne ali izmerjene, zagotavljajo dodatne (nezajamčene) informacije pri 25 °C, ki so lahko koristne pri uporabi izdelka.
Izpolnite najzahtevnejše testne zahteve z natančnostjo frekvence in nivoja meroslovnega razreda, odličnim popačenjem in lažnimi lastnostmi
Merite v širokem frekvenčnem območju: na voljo so modeli 13, 20, 31,8, 40, 50 in 67 GHz (1,1 THz s frekvenčnim podaljškom)
Preizkusite visoko zmogljive naprave in premagajte izgube testnega sistema z možnostmi, ki lahko ustvarijo do 1 W (+30 dBm) izhodne moči
Zagotovite si izjemno nizek fazni šum: –91 dBc/Hz pri odmiku 100 Hz in –126 dBc/Hz pri odmiku 10 kHz (10 GHz), za obravnavo Dopplerjevega radarja, ADC in preskusov blokiranja sprejemnika
Označite naprave in vezja tako, da svojemu signalu dodate AM, FM, PM in pulzno modulacijo
| Pogostost | 100 kHz – 70 GHz |
| Fazni šum pri 1 GHz (odmik 20 kHz) | -143 dBc/Hz |
| Frekvenčni preklop | < 7 ms |
| IQ modulacija BW (notranja/zunanja) | Do 4 GHz |
| Razpoložljive vrste modulacije | AM, FM, PM, pulz |
