Digitalni multimetri Fluke8558A

Kot profesionalni proizvajalec vam želimo ponuditi visokokakovostne digitalne multimetre Fluke8558A. 8,5-mestni multimeter 8558A ponuja digitalizacijo visoke ločljivosti 5 megavzorcev na sekundo za sistemsko avtomatizacijo v laboratorijih in okoljih za testiranje proizvodnje. Nova zasnova visoke hitrosti sistema Fluke in najhitrejša zmožnost neposredne digitalizacije v industriji omogočata znatno povečanje prepustnosti za številne avtomatizirane sistemske aplikacije, ki zahtevajo kombinacijo najvišje hitrosti in največje natančnosti. Izjemna natančnost je zagotovljena v širokem obsegu meritev, v devetih funkcijah, z intuitivnim uporabniškim vmesnikom na barvnem zaslonu.

8558A ima isto platformo kot polno naložen referenčni multimeter 8588A. Platforma ima skupen intuitiven uporabniški vmesnik s strukturo menija, ki je preprosta za krmarjenje, za vse konfiguracije in ustrezne ukaze, skladne s SCPI, za avtomatizirano okolje. Platforma 8588A zagotavlja najmanj 100.000 odčitkov na sekundo pri 4,5 cifrah prek GPIB, USBTMC ali Ethernet ter vgrajen podatkovni pomnilnik, ki lahko hrani do 15 milijonov odčitkov.

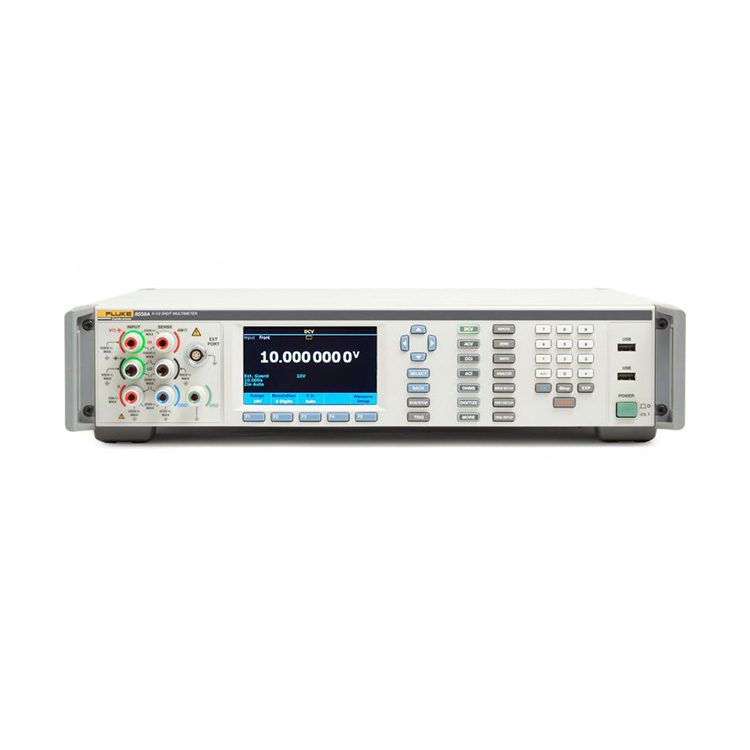

8558A vsebuje oblačke

A. Terminali za upravljanje vizualnih povezav

Aktivni terminali zasvetijo in uporabnika usmerjajo k pravilnim povezavam.

B. Enostavno dostopne konfiguracije

Razpon, zaslonka, vhodna impedanca, filter RMS in druge konfiguracije meritev so takoj na voljo.

C. Velik, svetel barvni zaslon

Intuitivni uporabniški vmesnik in ploščata struktura menija olajšata dostop do konfiguracij in ogled grafov trendov, valovnih oblik, FFT, histograma in statistike.

D. Programabilno sprednje/zadnje elektronsko stikalo

Odpravlja ročno upravljanje in omogoča takojšnje rezultate razmerja z enim daljinskim ukazom.

E. 30 A priključek (samo 8588A; 2 A za 8558A)

Omogoča najširše območje merjenja toka v industriji prek enega terminala.

F. Mehke menijske tipke

Prilagodite se aktivni funkciji, zato je struktura menija intuitivna in enostavna za učenje.

G. Večjezična izbira

Izbira angleščine, kitajščine, francoščine, japonščine, korejščine, ruščine in španščine.

H. Sprožilec za zagon/ustavitev

Preklopi med neprekinjenim ali prostim merjenjem.

I. Vrata USB

Prenesite podatke hitro in enostavno na bliskovni pogon.

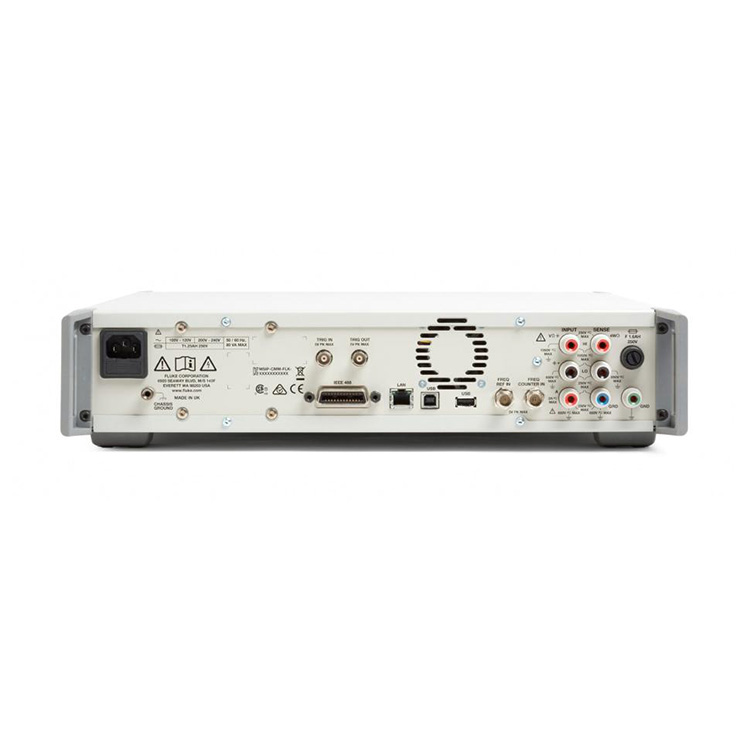

Fluke 8558A z oblački (zadaj)

J. Trig in/Trig out

Natančno proženje poveča sinhronizacijo pri avtomatizaciji sistema.

K. Frekvenčni števec

Omogoča merjenje frekvenčnega števca 100 MHz pri 0,5 uHz/z.

L. Vhodni priključki na zadnji plošči

Zrcali vhodne priključke sprednje plošče za združljivost povezave in omogoča merjenje skeniranja spredaj/zadaj.

M. IEEE 488, LAN, USB vmesniki

Standardni oddaljeni vmesnik za preprosto sistemsko integracijo.

N. Vrata USB

Prenesite podatke hitro in enostavno na bliskovni pogon.

O. 2 A terminal

8558A ključne lastnosti in zmogljivost

enosmerna napetost

100 mV do 1000 V, (največ 1050 V)

2,02x polno merilo

Največja ločljivost: 1 nV

4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 leto

0,5 μV/V (95 %) 0,65 μV/V (99 %), 24-urna stabilnost

Odprtina za branje od 0 do 10 s (ločljivost 200 ns)

enosmerni tok

10 uA do 2 A (8558A)

2,02x polno merilo

Največja ločljivost: 1 pA

9 μA/A (95 %), 12 μA/V (99 %), 1 leto

0 ns do 100 s bralna zaslonka

AC napetost

10 mV do 1000 V, 1 Hz do 10 MHz, (največ 1050 Vrms)

2,02x polna skala Vpp, 1,2x polna skala Vrms

Največja ločljivost: 1 nV

80 μV/V (95 %), 103 μV/V (99 %), 1 leto

AC tok

10 uA do 30 A (samo 8588A; 2 A za 8558A)

2,02x polna lestvica Vpp, 1 Hz do 100 kHz 1,2x celotna lestvica Vrms

Največja ločljivost: 1 pA

300 μA/A (95 %), 387 μA/V (99 %), 1 leto

Odpornost

1Ω do 10 GΩ (največ 20 GΩ)

2,02x polno merilo

Največja ločljivost: 10 nΩ

10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 leto

Način nizkega toka, način visoke napetosti in obračanje toka Tru Ohms™

Digitaliziraj V

100 mV do 1000 V, (največ 1050 V)

2,02x polno merilo

Največja ločljivost: 18 bitov

Hitrost vzorčenja 5 mega vzorcev na sekundo

Do 20 MHz pasovne širine

Digitaliziraj I

10 μA do 30 A (samo 8588A; 2 A za 8558A)

2,02x polno merilo

Največja ločljivost: 18 bitov

Hitrost vzorčenja 5 mega vzorcev na sekundo

Do 4 MHz pasovne širine

Pogostost ali obdobje

Napetost, do 10 MHz

Tok, do 100 kHz

Frekvenca do 100 MHz na BNC

0,5 μHz/Hz, 1 leto

Kapacitivnost

1 nF do 100 mF

400 μF/F, 1 leto

Temperatura

PRT in termočlen

5 mK PRT, 25 mK TC - 1 leto

RF moč

Rhode & Schwarz NRP serija DC I in AC I zunanji šant

DC I in AC I zunanji shunt

A40B in kateri koli drug zunanji shunt

Hitrost branja

1 odčitek/s pri 8,5 cifrah v pomnilnik

100.000 odčitkov/s @ 4,5-mestno v pomnilnik

Do 5.000.000 (5 MS/s) odčitkov/s v hlapni pomnilnik v digitaliziranih V in I

Prenos do 500.000 odčitkov/s prek USB v binarni obliki

Pomnilnik meritev

15 milijonov odčitkov

7,5 milijona odčitkov z voltilnim časovnim žigom

16 GB obstojnega

GPIB, USBTMC, Ethernet

Izvorni oddaljeni ukazi, skladni s SCPI

Način emulacije 8508A in 3458A

Popolna podpora knjižnici kalibracijskih postopkov MET/CAL™ v emulaciji Fluke 8508A

Voznik IVI

Pogon USB za priročen prenos podatkov v formatu .csv

Sprožilni mehanizmi

Ročni sprožilec

Zunanji BNC Trig In in Trig Out

Notranji ali nivojski sprožilec

Sprožilec časovnika

Sprožilec epohe

Sprožilec črte

BUS sprožilec
