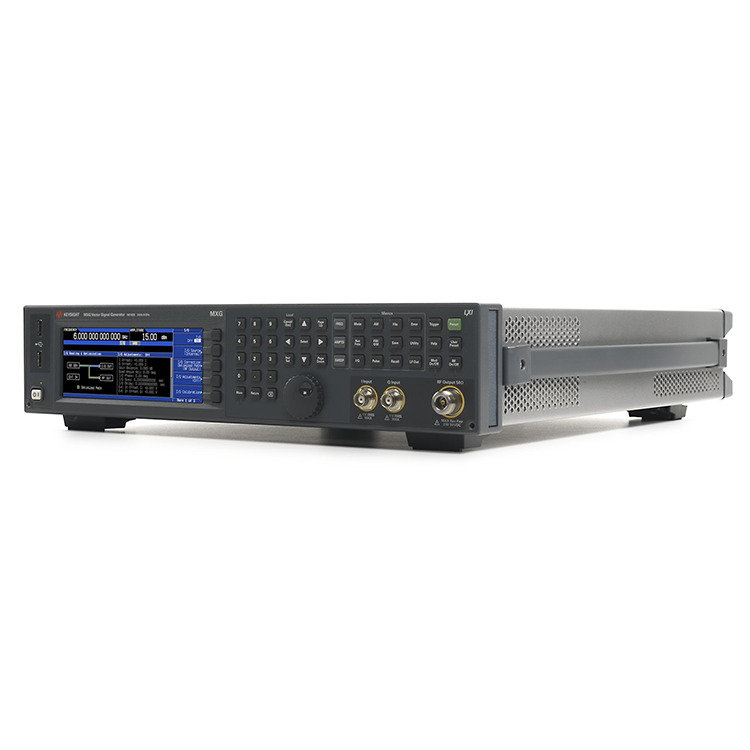

Vektorski visokozmogljivi generatorji RF signala N5182B serije X so natančno nastavljeni, da postanejo vaš »zlati oddajnik« v raziskavah in razvoju s frekvenčno pokritostjo od 9 kHz do 6 GHz. Simulirajte signale iz resničnega sveta z zmogljivostmi v realnem času s programsko opremo Signal Studio.

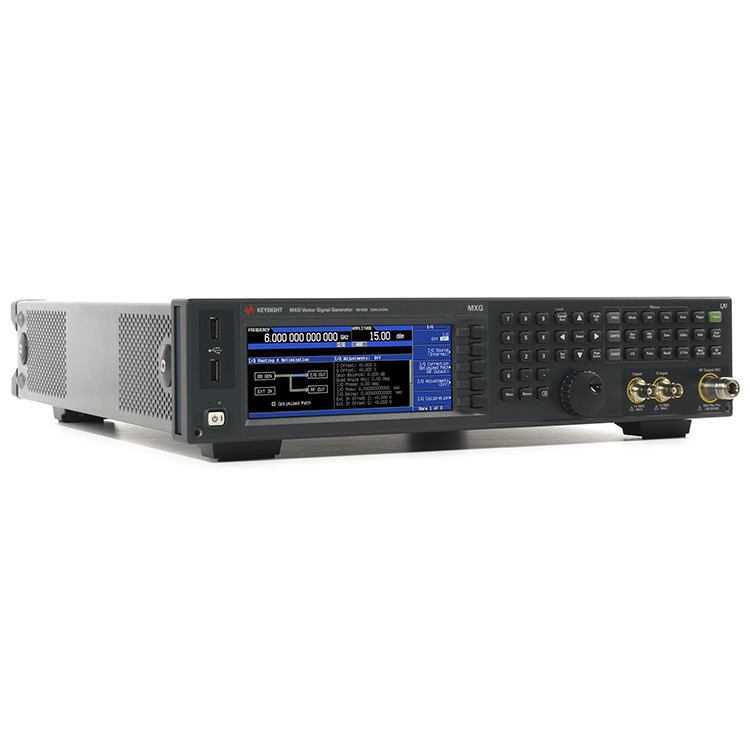

9 kHz - 3 GHz vektorski visokozmogljivi generator signala MXG
Generatorji analognih in vektorskih signalov MXG in EXG Keysight N5182B zagotavljajo neprimerljivo zmogljivost v petih ključnih kategorijah: fazni šum in spektralna čistost, pasovna širina, EVM, ACPR in izhodna moč.
Izvedite napredno testiranje sprejemnika, ki je združljivo z najnovejšimi standardi, z uporabo programske opreme MXG ali EXG in Signal Studio: definirajte parametre signala, jih prenesite v instrument in uporabite zaprtozančno ali interaktivno krmiljenje med generiranjem signala.
Popeljite svoje načrte do njihove meje z izjemno zmogljivostjo strojne opreme, vključno z neprimerljivim faznim šumom in lažnimi lastnostmi.
Poganjajte močnostne ojačevalnike in karakterizirajte nelinearno obnašanje z vodilnim razmerjem moči sosednjega kanala (ACPR) in izhodno močjo.
Preizkusite širokopasovne naprave s tovarniško izenačeno RF pasovno širino 160 MHz.
Zmanjšajte čas, porabljen za ustvarjanje signala s programsko opremo PathWave Signal Generation, vključno z LTE, WLAN in GNSS.
Znižajte svoje stroške lastništva s 3-letnimi kalibracijskimi cikli in celovitimi rešitvami za samovzdrževanje.
Ključne specifikacije
Frekvenčna območja: 9 kHz do 6 GHz
Fazni šum pri 1 GHz, odmik 20 kHz: –146 dBc/Hz
Lažni pri 1 GHz (neharmoniki): –96 dBc
Izhodna moč pri 1 GHz: +27 dBm
ACPR (vektor) W-CDMA 64 DPCH: –73 dBc
EVM (vektor) 802.11ac/LTE: 0,4 odstotka
Pasovna širina (vektor): 160 MHz
Pomnilnik poljubne valovne oblike (vektor): 1024 MSa
Kaj je vključeno:
standardni fazni šum
standardna izhodna moč, +18 dBm
elektronski atenuator
Generiranje CW signala
vektorski (I/Q) modulator
Zaščita pred povratno močjo 50 W
napajalni kabel za državo
komplet dokumentacije (CD-ROM)
Pogostost | 9 kHz – 40 GHz |
Fazni šum pri 1 GHz (odmik 20 kHz) | -146 dBc/Hz |
Frekvenčni preklop | <= 600 us |
IQ modulacija BW (notranja/zunanja) | Do 960 MHz |
Razpoložljive vrste modulacije | AM, FM, PM, pulz |
