Lahko ste prepričani, da lahko pri nas kupite prilagojen analizator signala in spektra R&S FSVA3013. Veselimo se sodelovanja z vami, če želite izvedeti več, se lahko posvetujete z nami zdaj, odgovorili vam bomo pravočasno! Pasovna širina analize do 1 GHz, fazni šum SSB pri odmiku 10 kHz (1 GHz): –127 dBc/Hz.
Modeli | Frekvenčni razpon | Fazni šum | Maks. širina pasu analize |
R&S®FSVA3013 Številka naročila 1330.5000.14 |
10 Hz - 13,6 GHz (2 Hz - 13,6 GHz z možnostjo R&S®FSV3-B710) | < –127 dBc (1 Hz) (f = 1 GHz, odmik 10 kHz, možnost B710) |
1 GHz |
Frekvenčni razpon od 2 Hz do 4, 7,5, 13,6, 30, 44, 50/54 GHz
Pasovna širina analize do 1 GHz
Fazni šum SSB pri odmiku 10 kHz (1 GHz): –127 dBc/Hz
GUI z večkratnim dotikom, snemalnikom SCPI in dejanji na podlagi dogodkov
Možnosti za analizo analognega in digitalnega signala, vključno z 5G NR

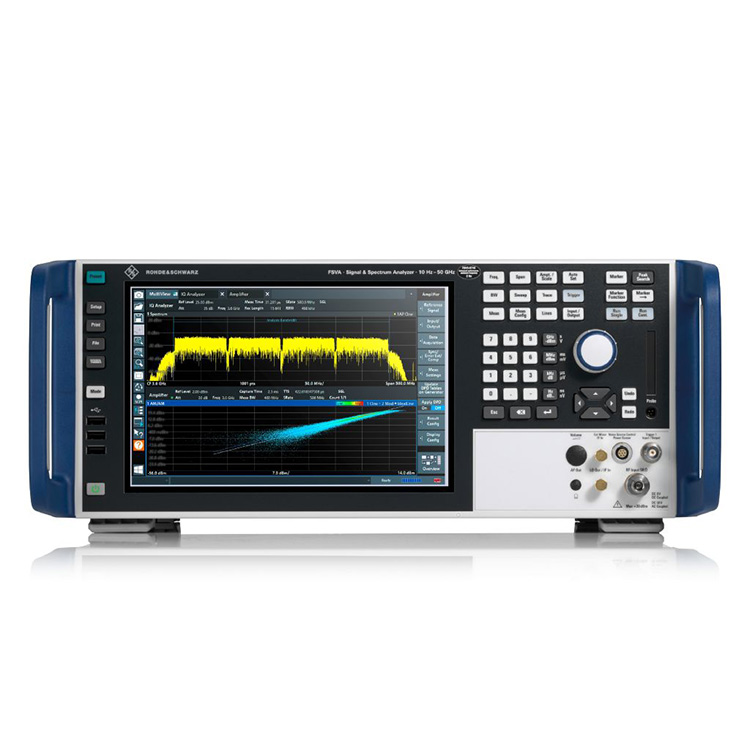

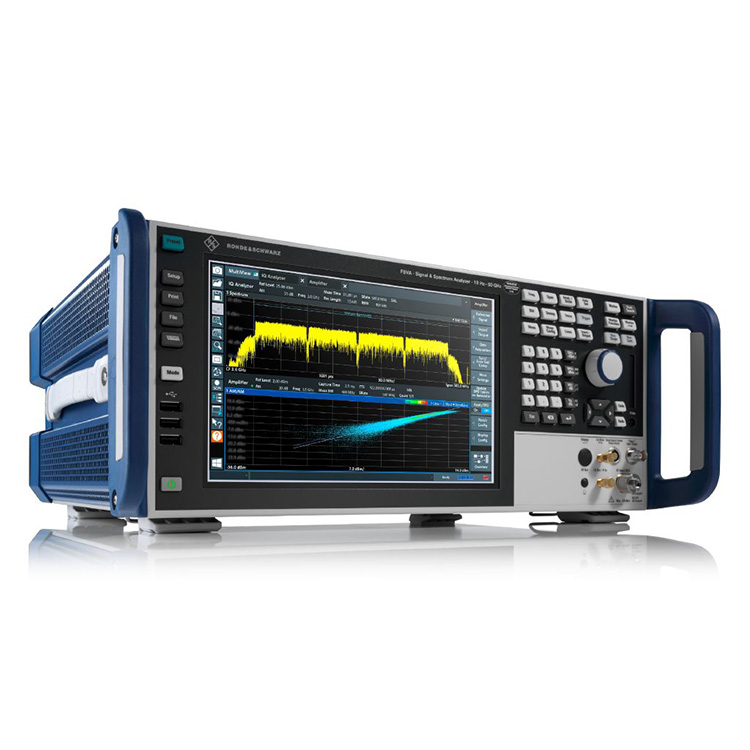

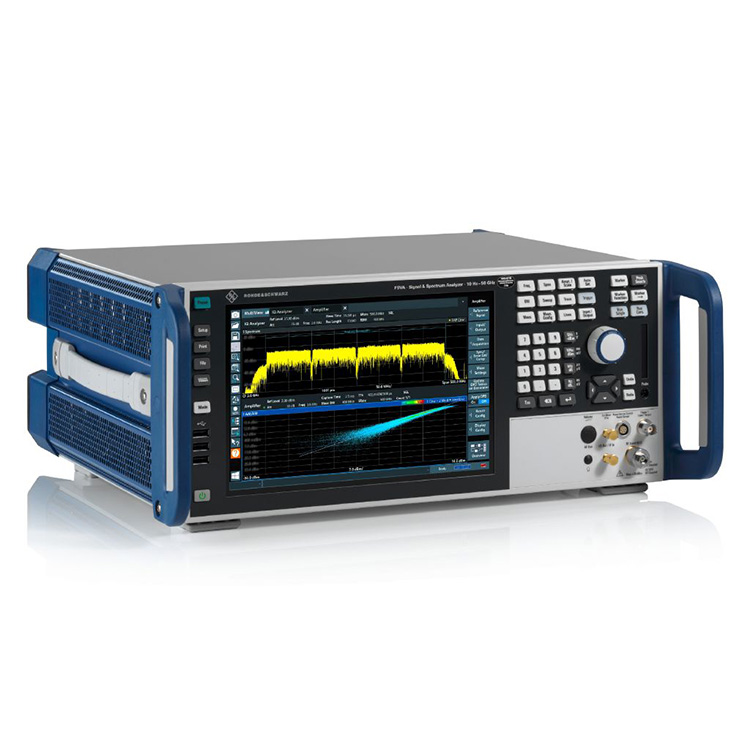

Analizator signala in spektra R&S FSVA3013 je idealen za ocenjevanje signalov brezžične komunikacije pri raziskavah in razvoju, testiranju sistema, preverjanju in proizvodnji. S 400 MHz pasovne širine za analizo lahko zajame štiri sosednje nosilce 5G NR hkrati. Namenske možnosti za analizo signala 5G NR omogočajo vrednosti EVM, boljše od 1 % za 100 MHz širok nosilec pri 28 GHz.
Analiza signala 5G NR
Analiza signala 5G NR - Analiza signala 5G NR z možnostma R&S®FSV3-K144 (downlink) in R&S®FSV3-K145 (uplink)
Do 1 GHz analitske pasovne širine, visoko dinamično območje in nizek fazni šum
Številne merilne aplikacije v brezžični, A&D in industriji komponent zahtevajo nizek fazni šum, široko pasovno širino analize in visoko dinamično območje. Analizator signala in spektra R&S®FSVA3000 je popolno orodje za proizvodnjo in preverjanje brezžičnih komunikacijskih sistemov in njihovih komponent ter tudi za storitve in vzdrževalne aplikacije na trgu A&D.
Zajame deset nosilcev 5G NR hkrati
Največja pasovna širina analize 1 GHz omogoča hkratni zajem do desetih nosilcev 5G NR s pasovno širino 100 MHz.
R&S®FSVA3000 odlikuje hiter dostop do merilnih rezultatov zahvaljujoč preprosti in hitri nastavitvi
Funkcije R&S®FSVA3000
Multitouch zaslon
Snemalnik SCPI za enostaven razvoj testnega programa
Dejanja na podlagi dogodkov za odpravljanje napak pri redkih dogodkih DUT
Nadzor pametnega generatorja signala z neposrednim dostopom do nastavitev
R&S®FSVA3000 dejanja na podlagi dogodkov
Preprosto odpravljanje težav pri redkih dogodkih DUT: izberite dogodek, kot je okvara mejne črte ali posnetek zaslona v menijih na dotik.
Hitra hitrost merjenja za proizvodnjo
Avtomatizirana proizvodnja komponent, modulov in naprav zahteva spektralne meritve ter demodulacijo signala. Analizator signala in spektra R&S®FSVA3000 izvaja celo zapletene merilne scenarije v minimalnem času.
Izboljšana možnost napajanja računalnika zagotavlja štirijedrni procesor za pospešitev demodulacije digitalnega signala. Doda tudi notranji sistem vodila PCIe 3.0 za najhitrejši prenos merilnih podatkov. V testnih sistemih, ki temeljijo na oblaku, izbirni vmesnik LAN 10 Gbit/s omogoča hiter prenos podatkov I/Q v omrežje.
Merjenje ACLR
Meritve ACLR, ki temeljijo na FFT, zagotavljajo znatne izboljšave hitrosti v primerjavi s swept meritvami. R&S®FSVA3000 ima še vedno odličen dinamični razpon.
