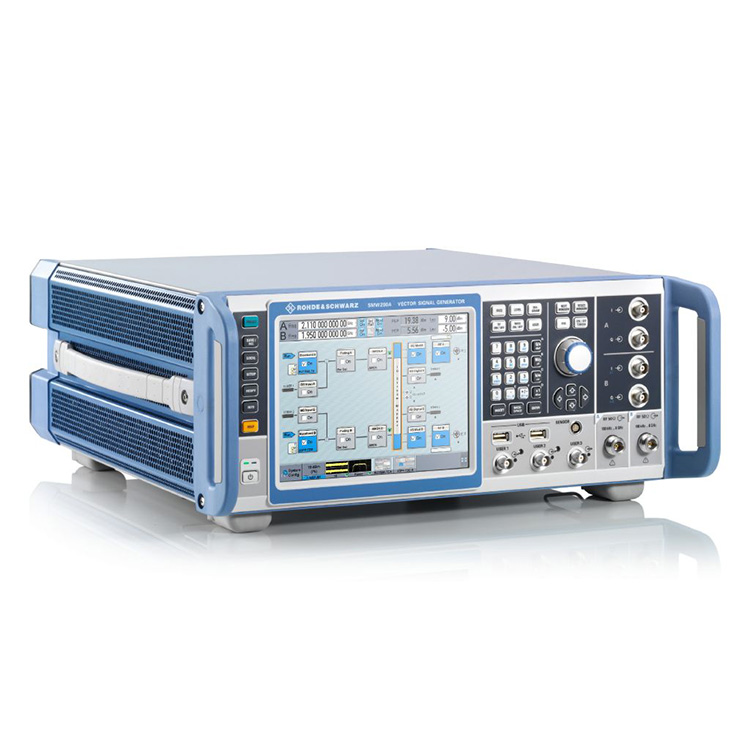

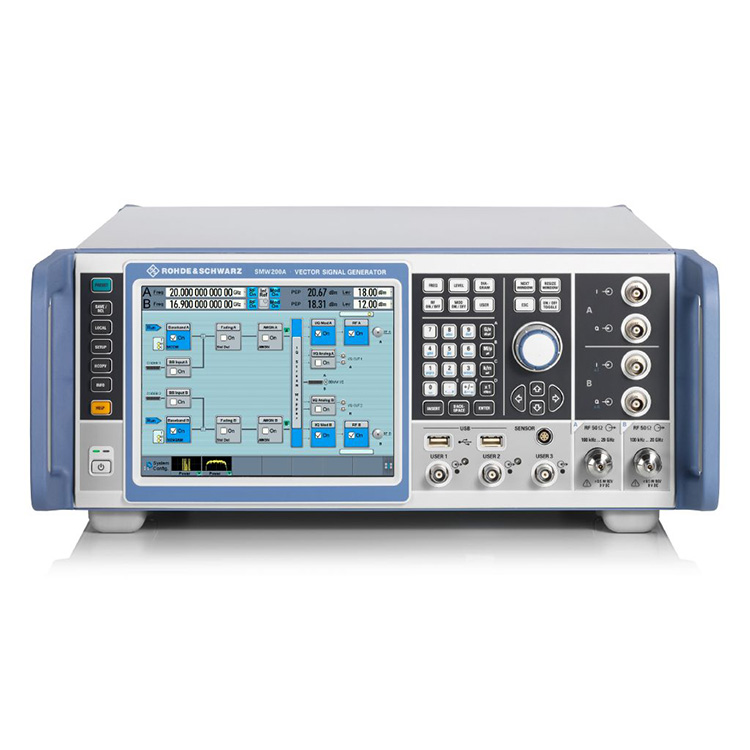

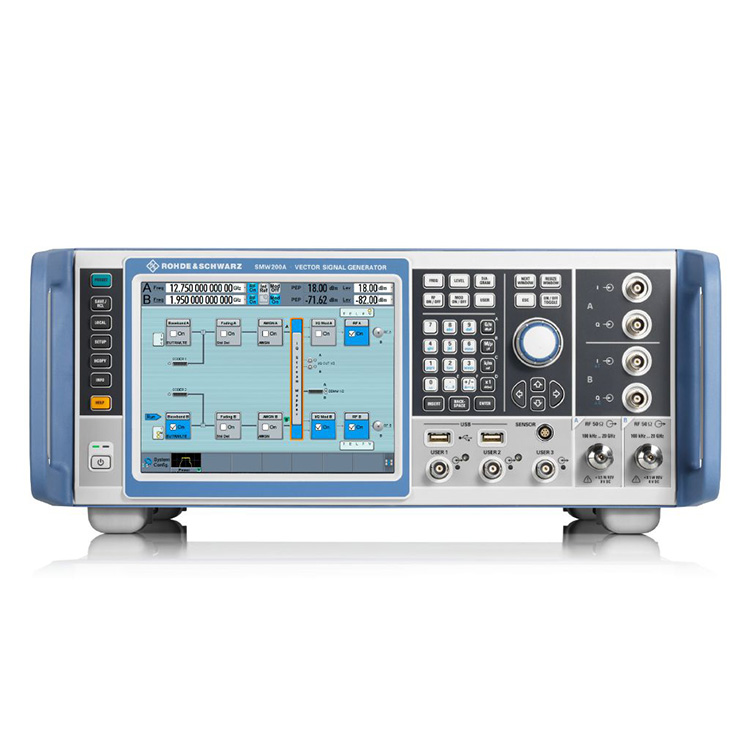

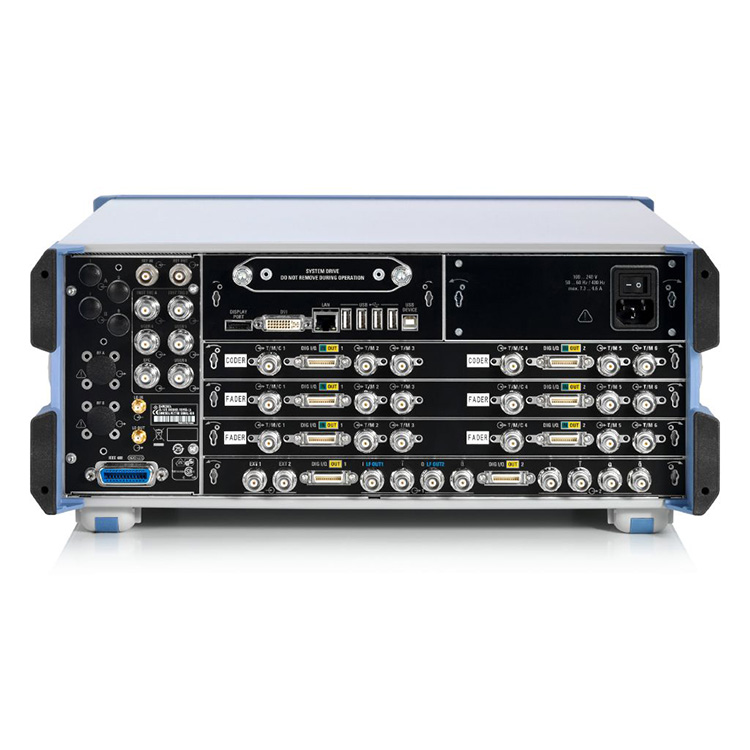

Kot profesionalni proizvajalec bi vam radi ponudili generatorje signala R&S SZU100A. Opremljen je lahko tudi z največ dvema notranjima moduloma osnovnega pasu in štirimi moduli simulatorja fadinga. Ta koncept daje dva vektorska signalna generatorja s polnimi funkcijami v eni enoti, kar omogoča enostavno generiranje kompleksnih signalnih scenarijev.
| Ime izdelka | Frekvenčno območje | Razpon ravni | Pasovna širina I/Q modulacije | Harmoniki |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz notranji 2 GHz zunanji |
< -55 dBc > 3,5 GHz |
Frekvenčni razpon do 67 GHz (dvojna pot: do 44 GHz)
Pasovna širina modulacije 2 GHz
Integrirano zbledenje s pasovno širino do 800 MHz in do 8x8 MIMO
Generiranje signala za vse glavne digitalne komunikacijske standarde
Napredni simulator GNSS in radarja
Kot profesionalni proizvajalec bi vam radi ponudili generatorje signala R&S SZU100A. Zahteve glede zmogljivosti in funkcionalnosti se razlikujejo glede na nastavitev preskusa in aplikacijo. R&S®SZU100A je brez konkurence pri obvladovanju teh različnih zahtev in postavlja nove standarde za generatorje signalov. Pri razvoju in preverjanju katere koli vrste DUT, vključno s komponentami, moduli in celotnimi baznimi postajami – R&S®SZU100A zlahka ustvari ustrezne testne signale z vrhunsko zmogljivostjo. R&S®SZU100A ima prilagodljivo modularno zasnovo, ki jo je mogoče opremiti z natančnimi možnostmi, ki jih zahtevajo aplikacije. Možna je poljubna konfiguracija, od klasičnega enopotnega vektorskega generatorja signala do večkanalnega testerja sprejemnika MIMO.
R&S®SZU100A pokriva frekvenčno območje do 67 GHz kot enopotni instrument in do 44 GHz kot dvopotni instrument. Opremljen je lahko tudi z največ dvema notranjima moduloma osnovnega pasu in štirimi moduli simulatorja fadinga. Ta koncept daje dva vektorska signalna generatorja s polnimi funkcijami v eni enoti, kar omogoča enostavno generiranje kompleksnih signalnih scenarijev.
Standardni vrhunski sintetizator v R&S®SZU100A zagotavlja izjemen fazni šum SSB in neharmonično delovanje. Za nadaljnje izboljšanje zmogljivosti je na voljo več možnosti z nizkim faznim šumom. Možnosti R&S®SMW-B711/B721 z izjemno nizkim faznim šumom omogočajo najboljšo zmogljivost faznega šuma v svojem razredu. R&S®SZU100A je popoln za meritve, ki zahtevajo spektralno čistost.
Širokopasovni modulator I/Q z RF pasovno širino do 2 GHz pokriva vse aplikacije v svojem frekvenčnem območju, vključno z brezžičnimi komunikacijami, satelitskimi komunikacijami in radarjem. Notranji osnovni pas lahko ustvari signale z največ 2 GHz modulacijsko pasovno širino RF.
Najsodobnejši D/A pretvorniki in odlična zasnova verige RF zagotavljajo izjemen frekvenčni odziv modulacije < 0,4 dB v pasovni širini 2 GHz z odlično zmogljivostjo EVM.
R&S®SZU100A ponuja integrirano emulacijo kanala za do 800 MHz pasovne širine s pojemanjem. Profili zbledenja za vse glavne standarde so na voljo kot prednastavitve. Z do 64 fading kanali je mogoče vse ključne scenarije fadinga MIMO, kot so 2x2, 3x3, 4x4, 8x4, 4x8 in 8x8, konfigurirati v enem instrumentu. Podprto je tudi združevanje do osmih nosilcev in moduli generatorja signala SGT100A se lahko povežejo, da zagotovijo do osem RF poti.

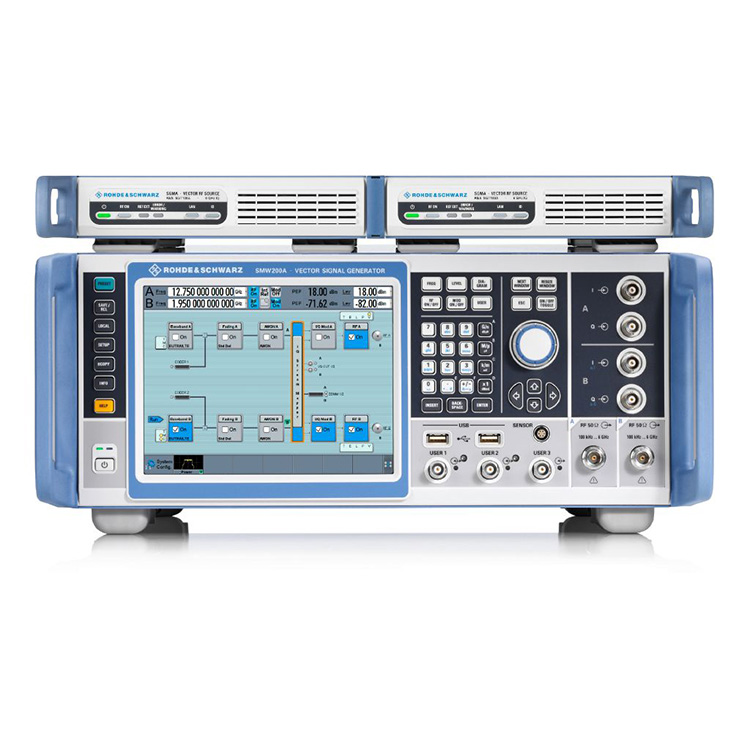

Dvopotni R&S®SZU100A s šestimi moduli generatorja signalov R&S®SGT100A, ki jih upravlja R&S®SZU100A;
Vgrajena grafična funkcija R&S®SZU100A prikazuje ustvarjene signale v realnem času. Uporabnik lahko izbere vrsto prikaza, npr. I/Q glede na čas, frekvenčni spekter, vektorski diagram ali CCDF. R&S®SZU100A ponuja tudi snemalnik makrov SCPI z generatorjem kode, ki beleži vse ročne operacijske korake za generiranje datoteke z oddaljenim zaporedjem ukazov. Integrirane kodne predloge so na voljo za neposredno generiranje izvršljive kode za MATLAB®, CVI ali Python.
Grafično spremljanje signala v realnem času je izjemno uporabno pri generiranju kompleksnih signalov.
Brezžični komunikacijski standardi
Sledenje ovojnici v realnem času
GNSS simulacija
Radarska simulacija
