Kot profesionalni proizvajalec bi vam radi ponudili vektorske omrežne analizatorje R&S ZNA50. Vektorski omrežni analizatorji R&S®ZNA so vrhunska serija portfelja R&S VNA: odlična RF-zmogljivost je združena s širokim naborom funkcij programske opreme in edinstvenim konceptom strojne opreme.
Modeli | Pristanišča | Pogostost | Konektorji |
R&S®ZNA43 Številka naročila 1332.4500.52 |
2 vrata | 10 MHz do 50 GHz | 2,4 mm (m) |
R&S®ZNA43 Številka naročila 1332.4500.54 |
2 vrata | 10 MHz do 50 GHz | 2,4 mm (m) |
10 MHz do 26,5/43,5/50/67 GHz (R&S®ZNA26/43/50/67)
Na voljo so modeli z dvema ali štirimi vrati
Odlična RF-zmogljivost
Do štiri integrirane vire
Edinstveno in intuitivno upravljanje samo z dotikom
Visoka zmogljivost in visoka hitrost za napredne merilne naloge
Natančne meritve na aktivnih in pasivnih komponentah
Širok dinamični razpon za karakterizacijo celo preizkušanih naprav z visokim blokiranjem
Odlična stabilnost, nizek šum sledi in izjemni neobdelani sistemski podatki za visoko zanesljivost
Visoka natančnost, primerna tudi za meroslovne aplikacije
Širok razpon moči

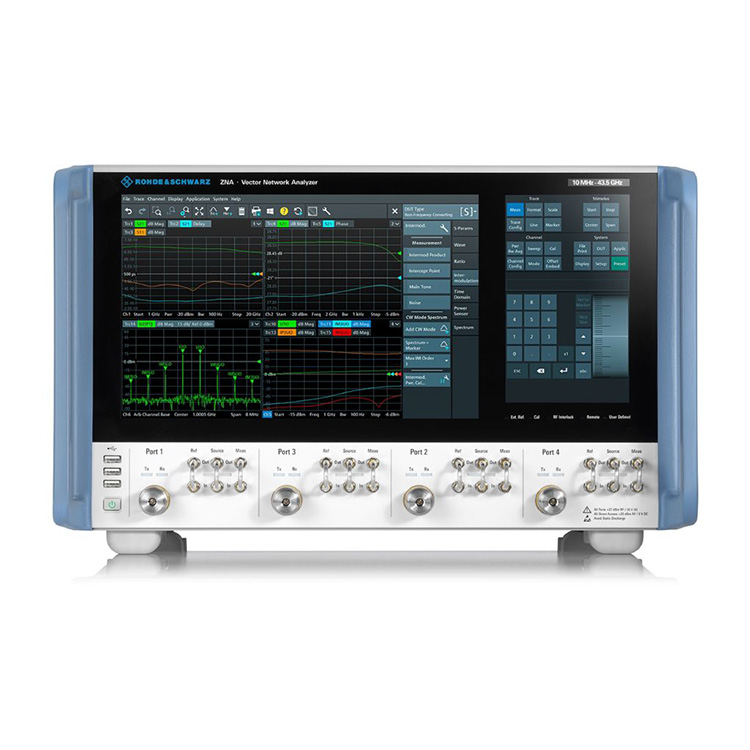

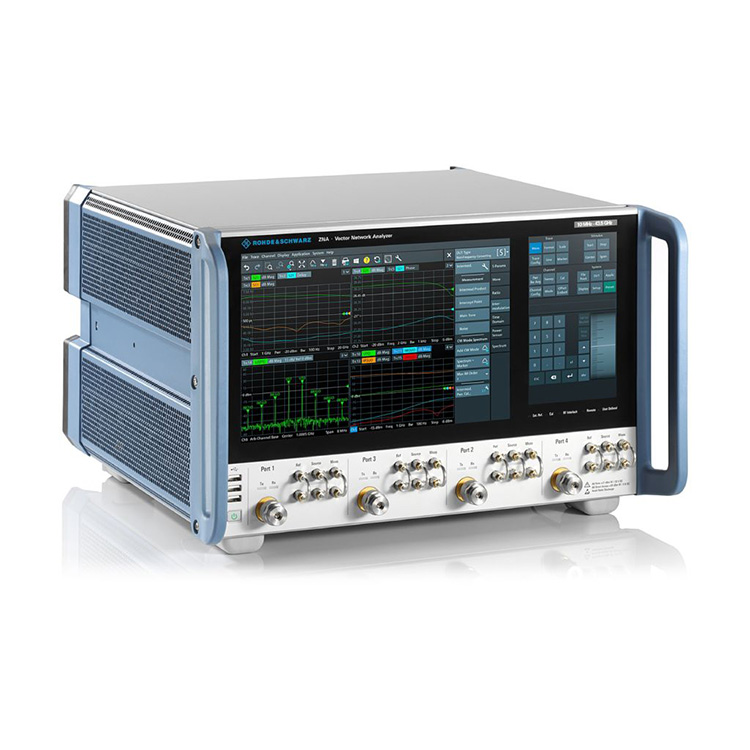

R&S®ZNA43 s štirimi vrati in neposrednim dostopom do kanala
Zmogljiv in univerzalen merilni sistem
Izbirni neposredni dostop do kanala za širok dinamični razpon, nastavitve zunanjega testiranja in sistemsko integracijo
Do štirje notranji fazno koherentni viri za visoko prilagodljivost in kratke čase brisanja
Do dva notranja LO sprejemnika za hitre meritve mešalnika z nizkim šumom sledi
Do osem neodvisnih sprejemnikov za zanesljive večkanalne fazne meritve
Do štirje notranji impulzni modulatorji in impulzni generatorji
Izbirni stopenjski atenuatorji vira in sprejemnika za razširitev obsega uporabne moči
Intuitivno konfigurirane zahtevne meritve
Analiza časovne domene in razširjene funkcije kot očesni diagram za celovitost signala
Meritve s skalarnim mešalnikom in meritve s frekvenčno pretvorbo
Vektorske meritve mešalnika za napredne meritve mešalnika
Meritve s pretvorbo frekvence na mešalnikih/pretvornikih brez dostopa LO
Način spektralne analize za obsežno analizo testirane naprave
Izračun merilne negotovosti v realnem času in preverjanje meritev (METAS VNA Tools)
Intuitivno upravljanje na dotik s prefinjenim uporabniškim vmesnikom
Dva neodvisna zaslona na dotik za priročno upravljanje
Možen prikaz vsebine, ki jo izbere uporabnik (npr. ukazi SCPI) na manjšem zaslonu
Učinkovito upravljanje s potezami z več dotiki
Brezplačna konfiguracija kanalov, diagramov s funkcijo povleci in spusti
Pristop, osredotočen na DUT, ki se prilagaja zahtevam uporabnika in optimizira nastavitve
Obsežne funkcije vrednotenja za podrobno analizo merilnih sledi
Napredne merilne zmogljivosti
Razširitev frekvence do 1,1 THz z družinama pretvornikov R&S®ZVA-Z in R&S®ZC.
Različni pripomočki za kalibracijo, verifikacijo in različne meritve
Kompleti za mehansko kalibracijo in preverjanje
Samodejne kalibracijske enote
Vgrajene kalibracijske enote za osveževanje kalibracijskih podatkov na kraju samem
Testni kabli
Momentni ključi
Podpora za družino senzorjev moči R&S®NRP
Samodejna kalibracijska enota, senzor moči in kalibracijski mešalnik.
