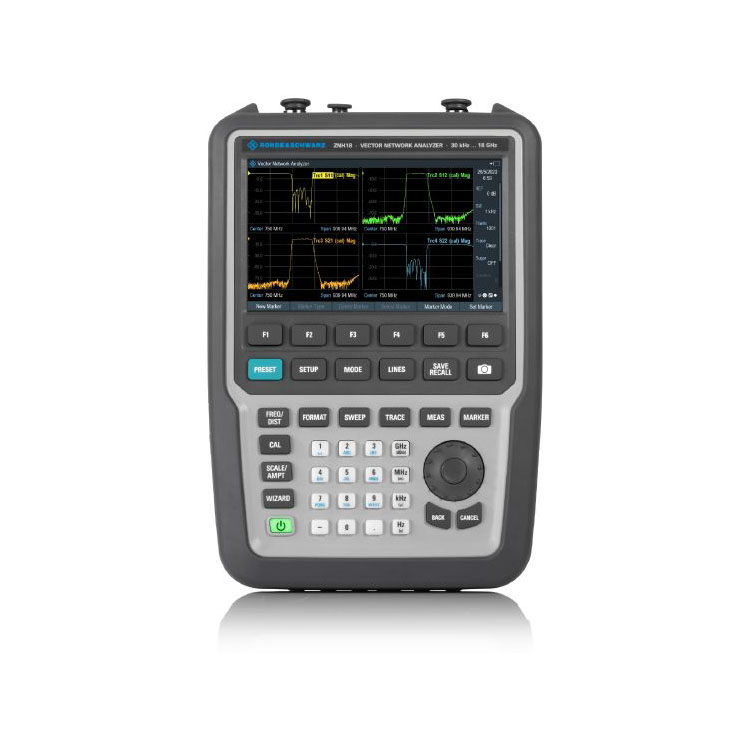

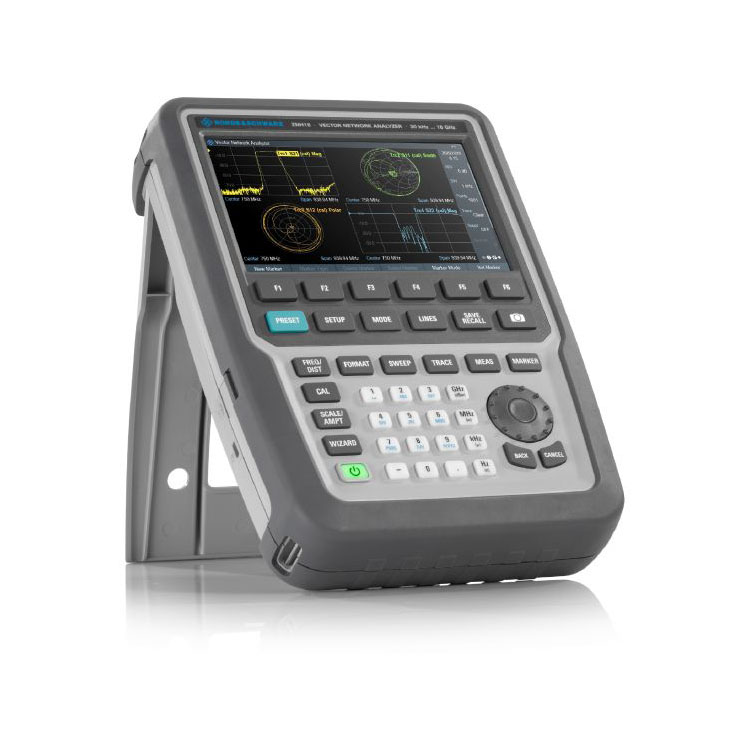

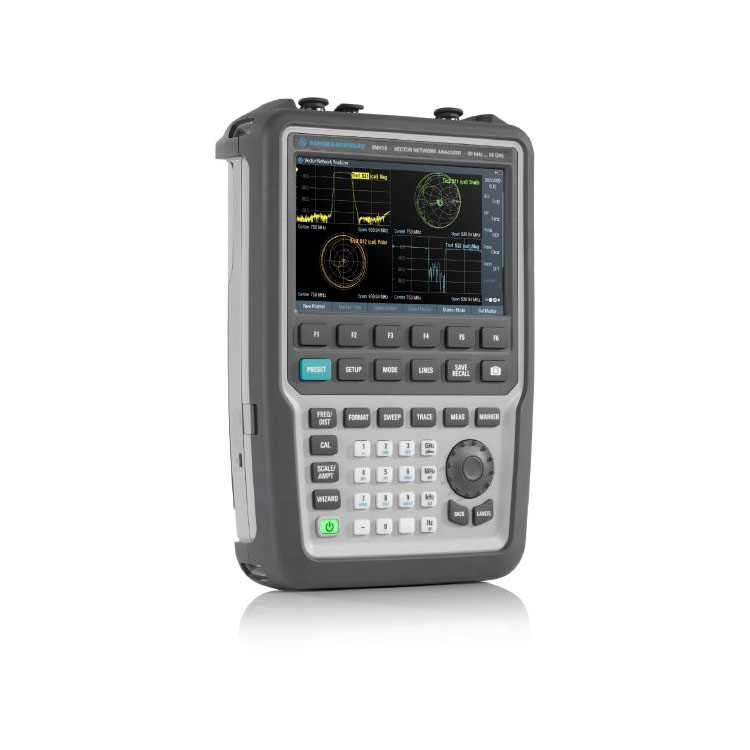

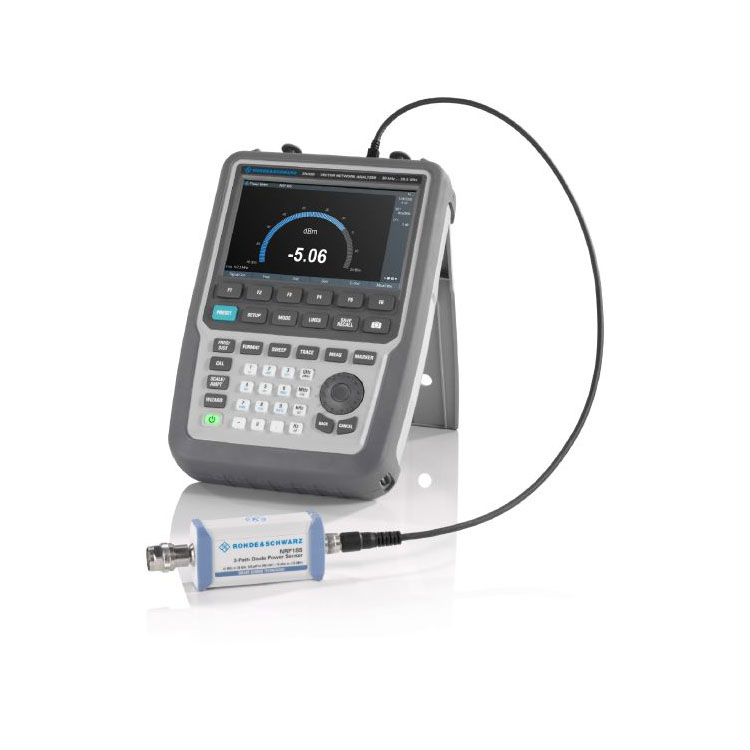

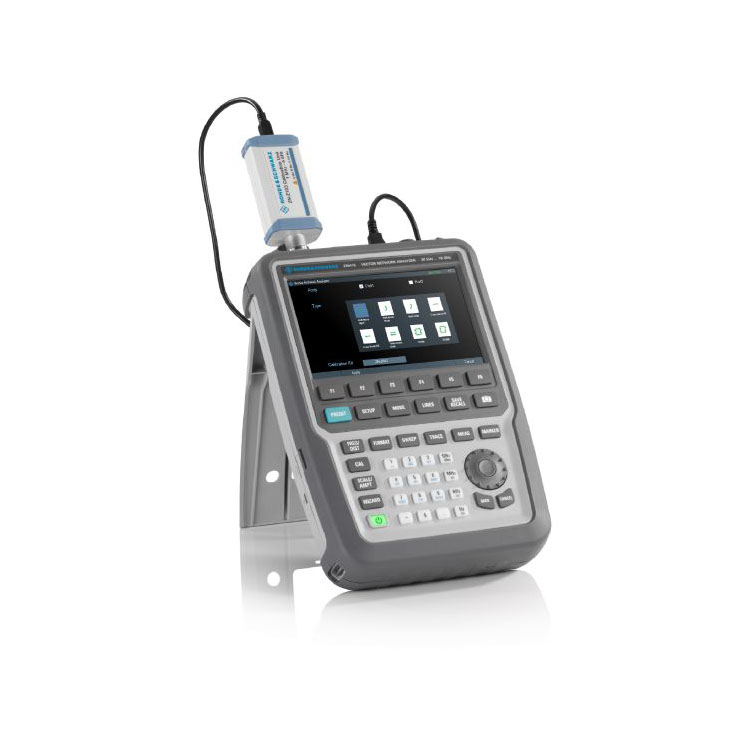

R&S ZNH8 ročni vektorski analizator omrežja

R&S ZNH8 ročni vektorski analizator omrežja

Ključna dejstva

Frekvenčni razpon od 30 kHz do 4/8/18/26,5 GHz

Enoportno merjenje kabla in antene z osnovnim instrumentom

Merjenje S-parametrov (S11, S12, S21, S22) z osnovnim instrumentom

100 dB (tipično) dinamično območje za meritve izolacije filtra in antene

Neodsevni zaslon, majhna oblika, robustno ohišje (IP51)

Arhitektura štirih sprejemnikov

Sofisticirana RF arhitektura omogoča dostop do najnovejših vrst umerjanja

Vabimo vas, da pridete v našo tovarno in kupite najnovejši, nizkocenovni in visokokakovosten ročni vektorski omrežni analizator R&S ZNH8. Arhitektura štirih sprejemnikov je sestavljena iz namenskih referenčnih sprejemnikov in testnih sprejemnikov tako na vratih 1 kot na vratih 2. To omogoča, da R&S®ZNH podpira naprednejše vrste umerjanja, kot so neznano prek, odprto, kratko in ujemanje (UOSM). Ta kalibracija je uporabna za DUT z različnimi vrstami vhodnih ali izhodnih priključkov na preskusnih vratih.

Arhitektura s štirimi sprejemniki

Minimalno preklapljanje med dvema priključkoma in sofisticirana kalibracija, kot je UOSM

Kompaktna elektrarna

Izjemna RF zmogljivost v majhni obliki

Zaradi prenosljivosti in majhnega odtisa je R&S®ZNH idealen za meritve na terenu.

R&S®ZNH zagotavlja tudi visoko zmogljivost z naslednjimi funkcijami:

Širok frekvenčni razpon od 30 kHz do 4/8/18/26,5 GHz za podporo številnih aplikacij

Visok dinamični razpon do 100 dB (običajno) za merjenje velikih nihanj ravni

Zelo natančen zaradi nizke vrednosti hrupa sledi (RMS) od 0,0015 dB do 0,0040 dB (tipično) in nizke faze šuma sledi (RMS) od 0,02° do 0,04° (tipično)

Vgrajen stopenjski dušilnik sprejemnika na obeh vratih, ki je nastavljiv v korakih po 5 dB od 0 dB do 15 dB

Stopenjski dušilec sprejemnika

Poveča linearnost območja vhodne moči vrat, kar ščiti analizator pred preobremenitvijo.

Enostaven za uporabo

Večzaslon na dotik, daljinski upravljalnik in čarovnik za merjenje za vrhunsko uporabniško izkušnjo

Zaslon na večkratni dotik ponuja standardno funkcijo povečave s prsti, ki je na voljo na pametnih telefonih. R&S®ZNH podpira tipične poteze za upravljanje telefona, kar uporabnikom pomaga, da se počutijo kot doma. Tudi če operaterji ne morejo neposredno dostopati do instrumenta, so za brezhibno delovanje na voljo brezplačne aplikacije za daljinsko upravljanje za računalnike, Android in iOS. Poleg tega čarovnik za merjenje pomaga poenostaviti meritve z avtomatiziranimi preskusnimi zaporedji, pospeši preskusni proces in zmanjša možnost človeške napake.

Multi-touch funkcija

Kapacitivni zaslon na dotik; intuitivno upravljanje in ni potrebna kalibracija zaslona.

Enostavna konfiguracija

Preprosta in hitra nastavitev z menijem za pregled konfiguracije

R&S®ZNH ima tako tipke in vrtljivi gumb kot tudi kontrole na zaslonu na dotik. Tipke so velike in dobro razmaknjene, kar omogoča enostavno upravljanje z rokavicami.

Kapacitivni zaslon na dotik ponuja novo vrsto uporabniške izkušnje:

Neposredna interakcija z elementi na zaslonu

Hiter dostop do menijev

Spremenite frekvenco in razpon

Dodajanje/premikanje/brisanje oznak

In več

Meni s pregledom konfiguracije skrajša korake, potrebne za konfiguracijo merilnih nastavitev, kar omogoča hitro nastavitev.

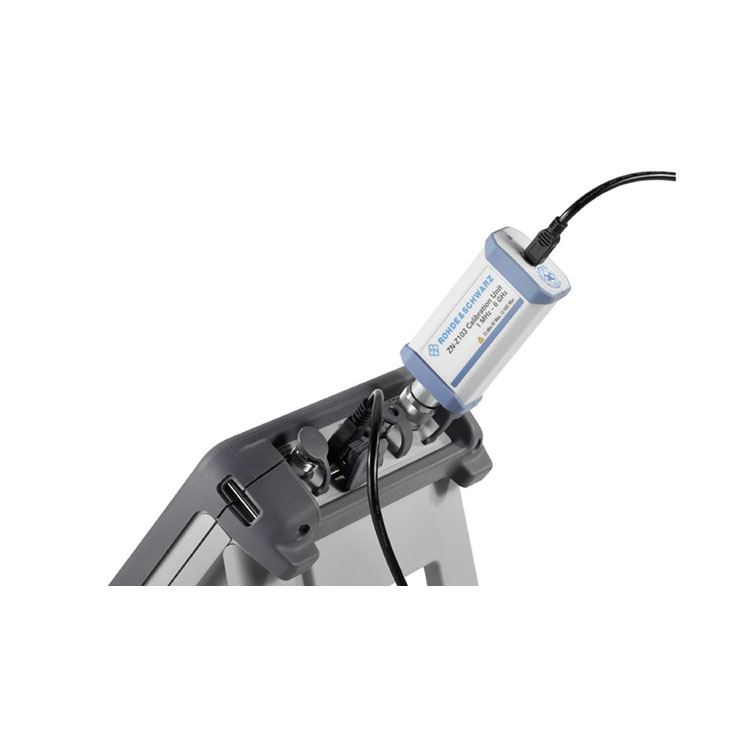

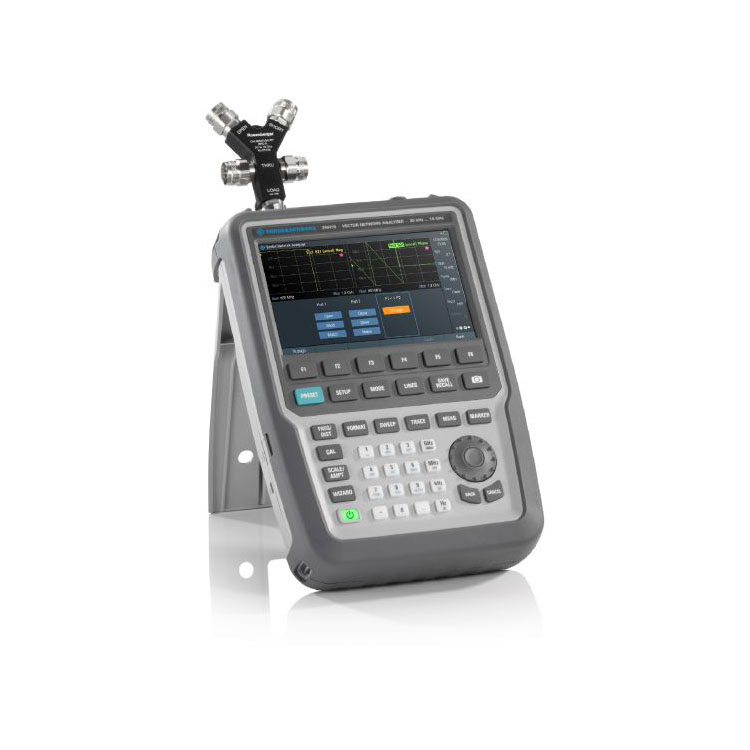

Fleksibilna kalibracija

Uporabniško določena zaporedja umerjanja zagotavljajo prilagodljiv pristop.

Enostavno dodajanje vrednosti

Obsežne standardne funkcije in preprosto naročanje možnosti

Osnovna enota R&S®ZNH vključuje:

Meritve razdalje do napake

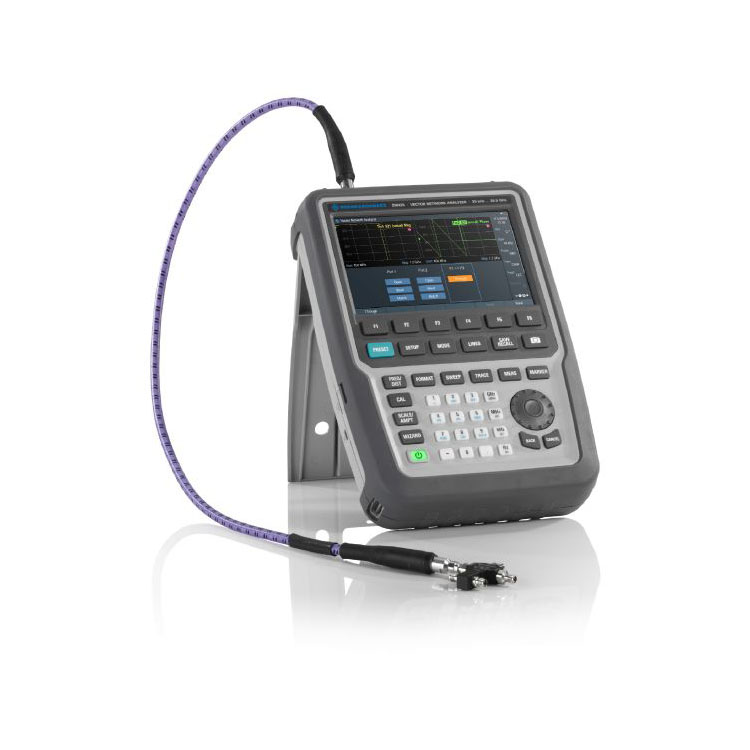

Enoportne meritve izgube kabla

Merjenje refleksije

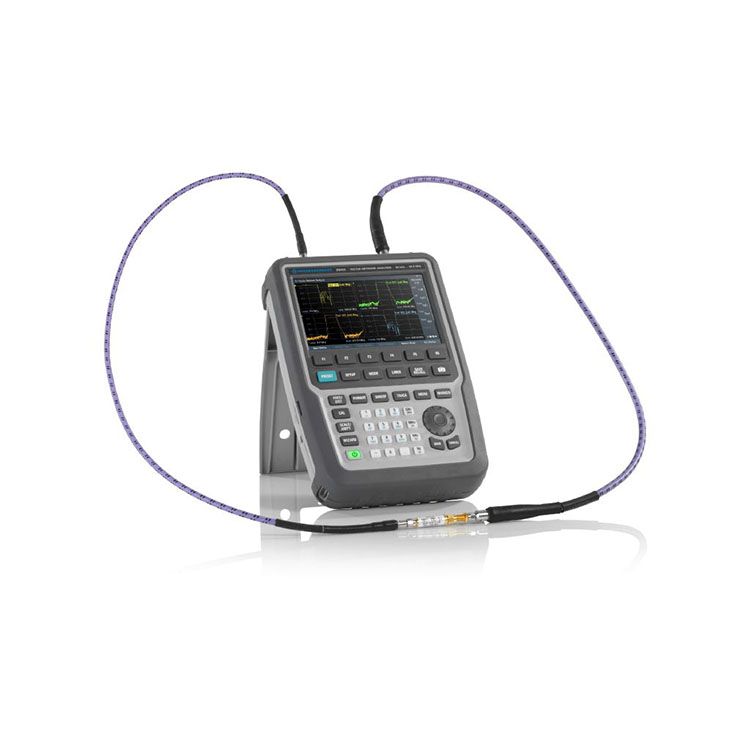

Merjenje prenosa

Štirje S-parametri (S₁₁, S₁₂, S₂₁, S₂₂)

Ko so potrebne dodatne funkcije, je možnosti enostavno naročiti. Vse opcije je mogoče naročiti pregledno in neodvisno, kar pomeni brez skritih stroškov in zmede pri naročanju.

Hitra nastavitev prikaza S-parametrov v želeni obliki.

Standardno so na voljo štiri meritve S-parametrov.
