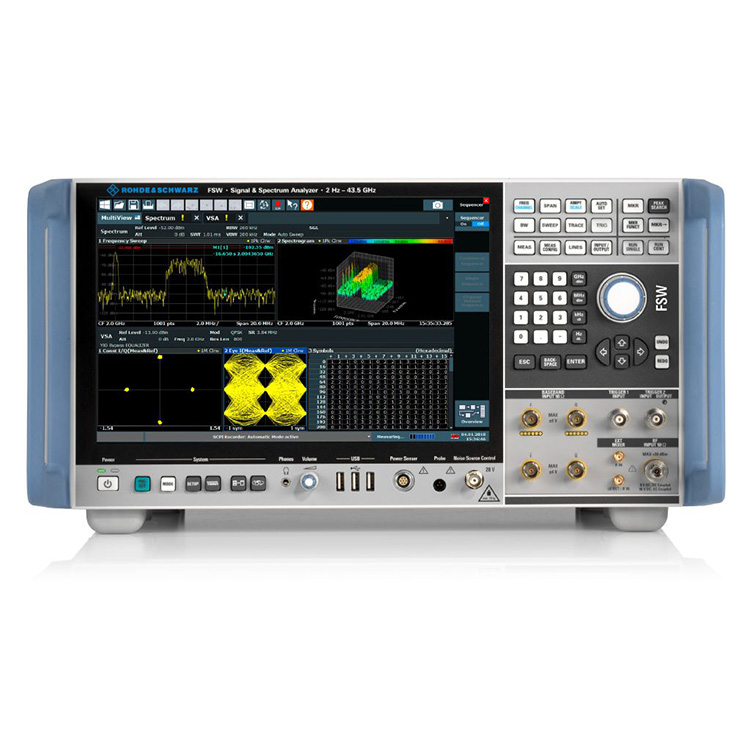

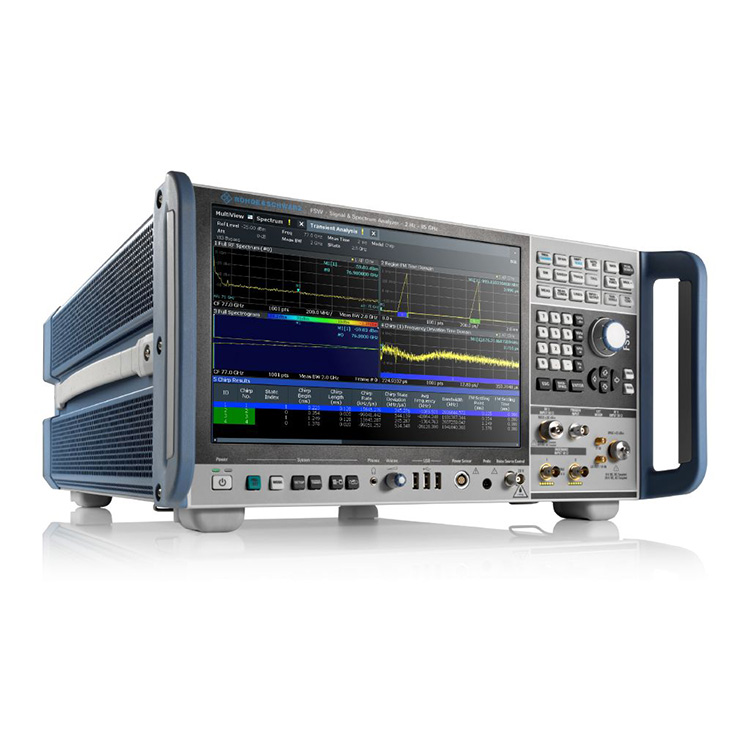

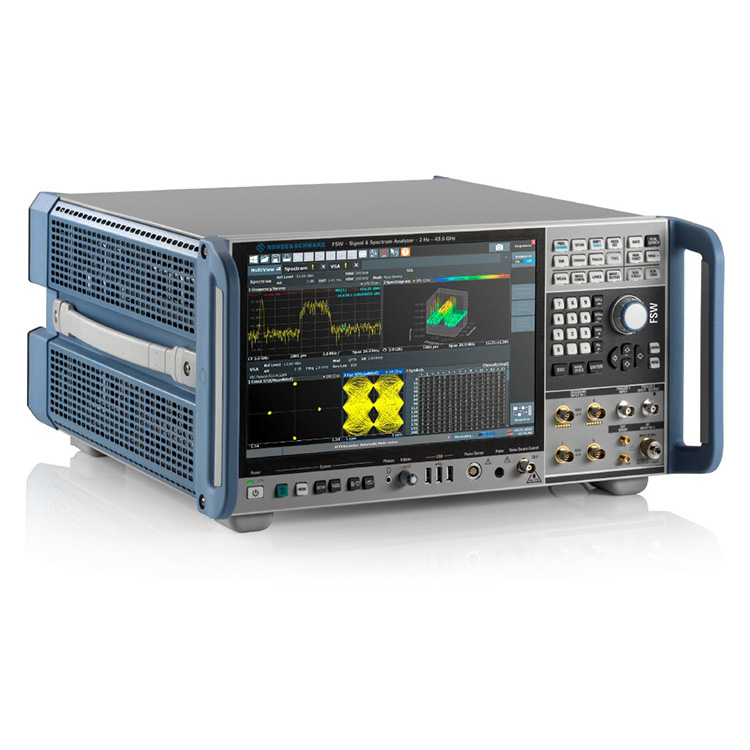

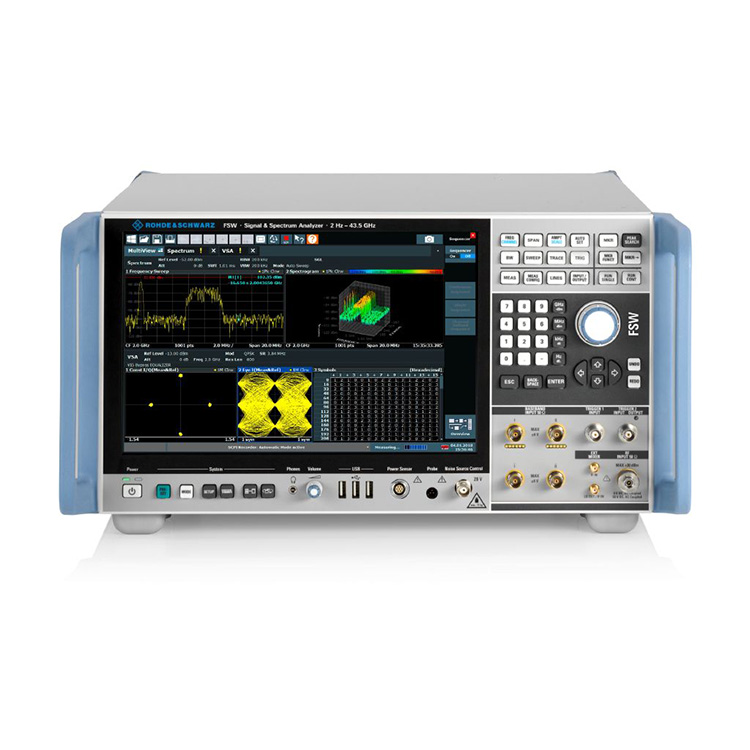

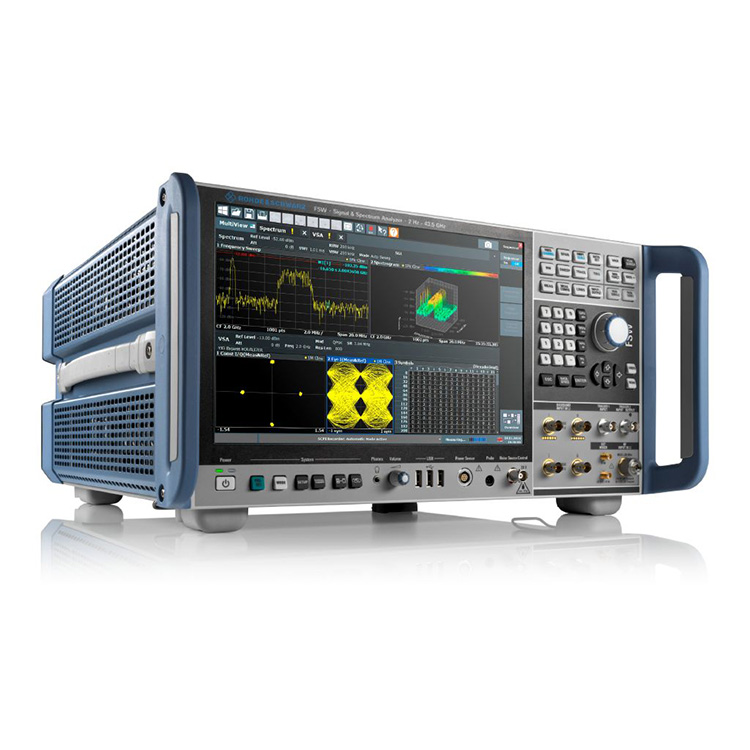

Dongguan Qihang Electronic Technology Co., Ltd. Analizator signala in spektra R&S FSW43 ima značilno zasnovo, praktično delovanje in konkurenčno ceno, RBW (pasovna širina ločljivosti): RBW je parameter, ki se uporablja za nastavitev pasovne širine filtrov analizatorja. Vpliva na sposobnost razlikovanja tesno razporejenih frekvenčnih komponent v spektru.
| Modeli | Frekvenčni razpon | Fazni šum | Maks. širina pasu analize |
| R&S®FSW43 Številka naročila 1331.5003.43 |
2 Hz - 43,5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, odmik 10 kHz) |
512 MHz |
Nizek fazni šum brez primere in najboljša občutljivost na trgu
Notranja pasovna širina analize 8,3 GHz
800 MHz pasovna širina analize v realnem času
Snemalnik SCPI poenostavlja generiranje kode
Visok dinamični razpon omogoča izjemno zmogljivost EVM
RF zmogljivost, ki izpolnjuje stroge zahteve
Analizator signala in spektra R&S FSW43 na novo opredeljuje vrhunske analizatorje signala in spektra, saj ponuja vrhunski RF fazni šum, prikazano povprečno raven šuma, zatiranje intermodulacije in dinamični razpon za ACLR in harmonične meritve.
Fazni šum
Fazni šum pri nosilni frekvenci 10 GHz pri odmiku 10 kHz od nosilca: tip. –133 dBc (1 Hz).
Zasnovan za udobje
12,1-palčni zaslon z več dotiki visoke ločljivosti in podporo za kretnje - ploska oblika z videzom in občutkom Windows 10
Različne meritve so lahko prikazane hkrati v ločenih oknih, kar olajša interpretacijo rezultatov
Vgrajen snemalnik SCPI poenostavlja generiranje kode za samodejne daljinsko vodene meritve
Priročen uporabniški vmesnik
Napredni R&S®FSW z 12,1-palčno visoko ločljivostjo, zaslonom na več dotikov in še veliko več.
Poglobljena analiza signala fizičnega sloja 5G
R&S®FSW razširljiva, široka pasovna širina interne analize do 8,3 GHz vam omogoča, da zajamete celotno pasovno širino signala navzdolnje povezave in ocenite celoten sistem.
Možnosti R&S®FSW-K144 in R&S®FSW-K145 pokrivajo znotrajpasovne meritve povezave navzdol in navzgor 3GPP 5G NR. Vsak podokvir signala je analiziran in na voljo je širok razpon rezultatov meritev, vključno z EVM, frekvenco in močjo različnih kanalov in signalov.
R&S®FSW-K144 5G Nova radijska aplikacija za povezavo navzdol
R&S®FSW-K144 samodejno zazna in nastavi številne parametre, kar vam daje več časa, da se osredotočite na vpoglede iz podrobne analize.
Hitra in celovita analiza radarskega signala
Poleg široke pasovne širine analize (do 8,3 GHz) so funkcije analize R&S®FSW bistvene za testiranje radarjev.
Aplikacija za merjenje impulza R&S®FSW-K6 meri vse ustrezne parametre impulza s pritiskom na tipko
Možnost merjenja stranskega časovnega režnja R&S®FSW-K6S meri parametre kompresije impulza
Možnost R&S®FSW-K60/K60H analizira signale s frekvenčnimi skoki
Možnost merjenja impulza R&S®FSW-K6
Aplikacija za merjenje impulza R&S®FSW-K6 meri vse ustrezne parametre impulza s pritiskom na gumb.
Analiza širokopasovnega signala brez slike v pasu E
Analizator signala in spektra R&S®FSW85 ima predizbirnik YIG za frekvence med 8 GHz in 85 GHz, ki zagotavlja analizo spektra brez slike. Široka pasovna širina analize (do 8,3 GHz) v kombinaciji z možnostjo analize prehodnosti R&S®FSW-K60/-K60C/merjenja čirpa vam omogoča karakterizacijo do 5 GHz širokih FMCW signalov, kot so tisti, ki se uporabljajo v avtomobilskih radarjih.
Avtomobilske radarske meritve
Signal FMCW s pasovno širino 2 GHz pri 77 GHz, izmerjen z možnostjo R&S®FSW-K60C in razširitvijo notranje pasovne širine R&S®FSW-B2001 2 GHz
Visokozmogljive merilne rešitve za načrtovanje, razvoj in testiranje satelitskih tovorov, podsistemov in komponent tovora
R&S®FSW ponuja namenske merilne aplikacije za najbolj kritične meritve, kot so skupinska zakasnitev, linearnost, prenos ojačenja, razmerje moči šuma (NPR) itd. Prav tako demodulira satelitske RF signale več standardov, kot sta DVB-S2X in OneWeb. R&S®FSW razširljiva, široka pasovna širina analize (do 8,3 GHz) izpolnjuje vse večje povpraševanje po širokih pasovnih širinah signala.
R&S®FSW-K17 skupinske zakasnitve z več nosilci
Meri absolutno in relativno skupinsko zakasnitev z visoko natančnostjo v milisekundah.
Z možnostjo analize spektra v realnem času ne zamudite ničesar
Možnosti R&S®FSW v realnem času uporabnikom omogočajo zanesljivo zaznavanje izjemno kratkih sporadičnih motenj v nanosekundnem območju tudi v neposredni bližini močnih nosilcev – v pasovni širini do 800 MHz. Analiza spektra v realnem času omogoča uporabnikom, da analizirajo obstoječe algoritme frekvenčnega skakanja in ustvarijo alternativne, da preprečijo kolizije med signali različnih standardov, ki delujejo v istem frekvenčnem pasu.
Realnočasovni spekter pasu ISM pri 2,4 GHz
Analizira in preprečuje kolizije med signali različnih standardov, ki delujejo v istem frekvenčnem pasu (npr. WLAN in Bluetooth®).
Digitalna analiza signala
Možnost vektorske analize signala R&S®FSW-K70 uporabnikom omogoča prilagodljivo analizo digitalno moduliranih posameznih nosilcev vse do bitne ravni. Jasno strukturiran koncept delovanja poenostavi meritve kljub široki paleti orodij za analizo. R&S®FSW-K70M omogoča analizo signalov z dvema različnima modulacijskima shemama, kot so signali DVB-S2X. Razširitev R&S®FSW-K70P meri neobdelano bitno napako stopnja (BER) za podatke PRBS do PRBS23.
Analiza moduliranega signala 1024QAM
Konstelacijski diagram, tabela rezultatov, tabela simbolov in porazdelitev EVM.
