Kot profesionalni proizvajalec bi vam radi ponudili tripotne diodne senzorje moči R&S NRP18ST. Tripotni diodni senzorji moči so primerni za številne aplikacije, saj podpirajo neprekinjeno povprečje, burst povprečje, časovno povprečje, povprečje vrat in meritve sledi.
| Modeli | R&S®NRP18S |
| Frekvenčno območje | 10 MHz - 18 GHz |
| Razpon ravni | -70 dBm - +23 dBm |
| LAN vmesnik | |
| Vrsta priključka | N (m) |
Hitre in natančne meritve moči za CW in modulirane signale
100.000 odčitkov/s

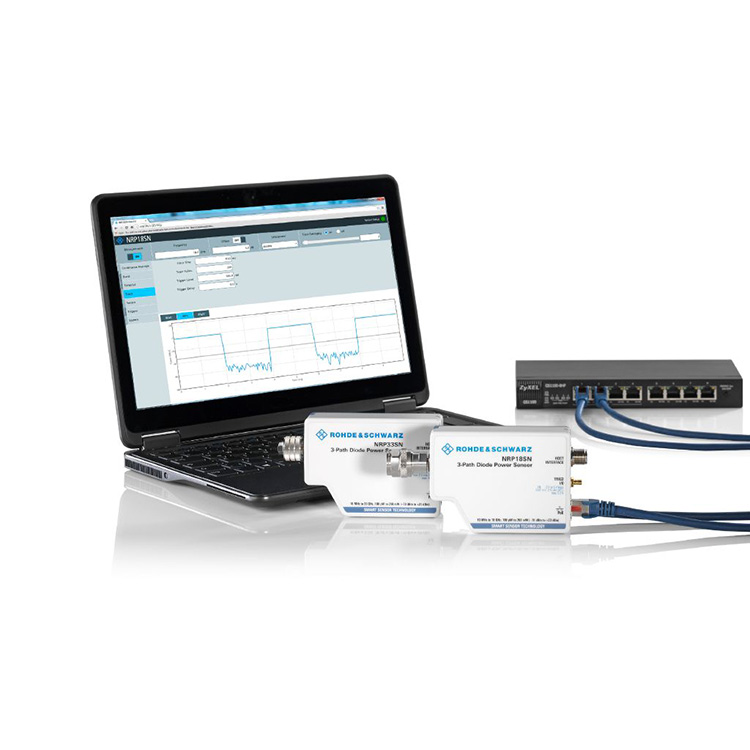

Nadzor in nadzor preko LAN in USB
Senzorji za aplikacije z visoko močjo
Prilagodljivo delovanje z osnovno enoto R&S®NRX

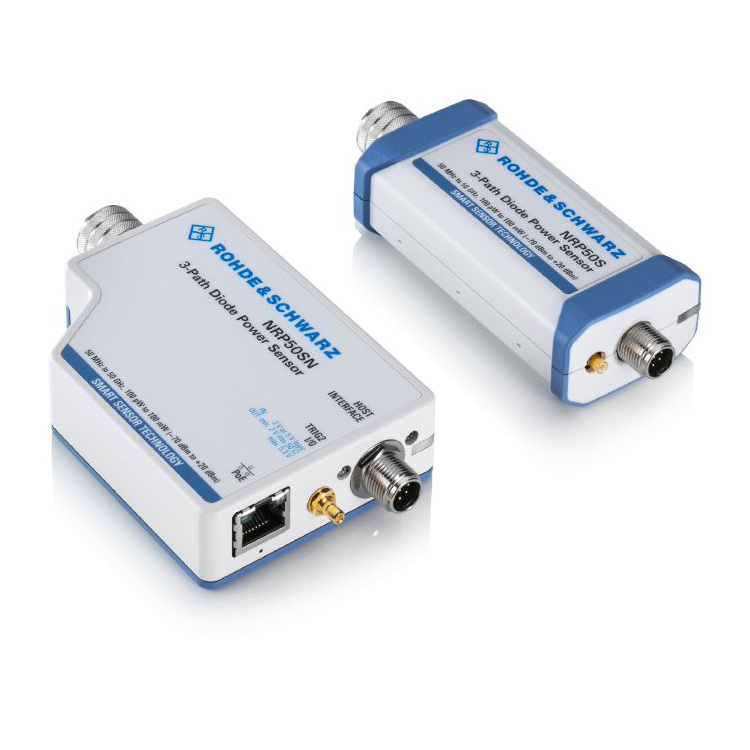

Kot profesionalni proizvajalec bi vam radi ponudili tripotne diodne senzorje moči R&S NRP18ST. Senzorji moči R&S®NRPxxS/SN uporabljajo tri ločene diodne poti, od katerih vsaka deluje v optimalnem območju detektorja. Posledično je mogoče povprečno moč določiti z visoko natančnostjo neodvisno od vrste modulacije. Moteči signali ali harmoniki skoraj ne vplivajo na rezultate meritev. Senzorji moči R&S®NRPxxS/SN se zato obnašajo podobno kot senzorji toplotne moči, vendar ponujajo bistveno večjo hitrost. Zagotavljajo dinamično območje do 93 dB z odlično spodnjo mejo merjenja –70 dBm.
Idealna rešitev za številne aplikacije
Tripotni diodni senzorji moči so primerni za številne aplikacije, saj podpirajo neprekinjeno povprečje, burst povprečje, časovno povprečje, povprečje vrat in meritve sledi. Z izjemno zmogljivostjo ter izjemno hitrostjo in natančnostjo merjenja se senzorji lahko uporabljajo za izvajanje natančnih meritev povprečne moči na brezžičnih signalih, kot sta GSM in 3GPP, kot tudi na signalih z večjo pasovno širino, kot so LTE, LTE-Advanced ali 5G.
Izboljšan koncept thre-path

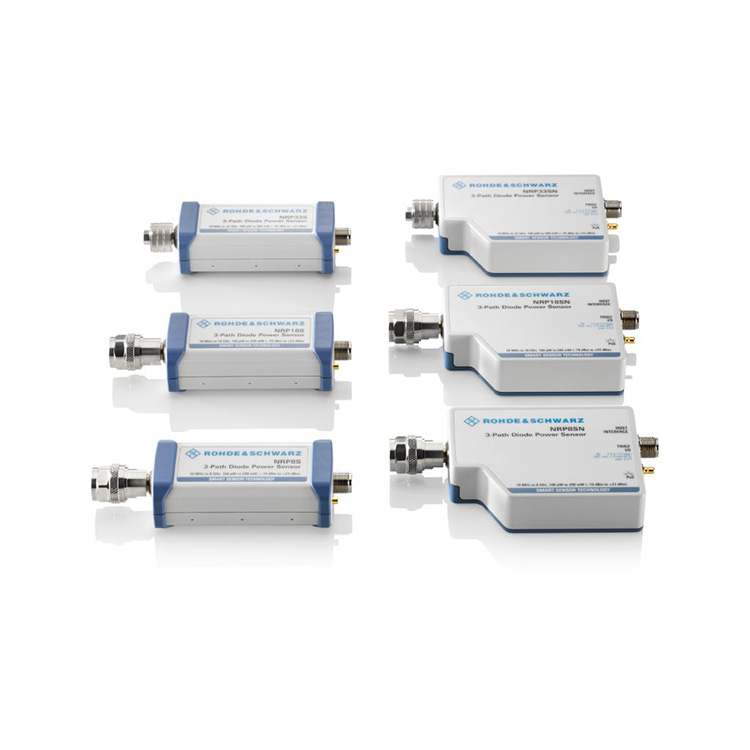

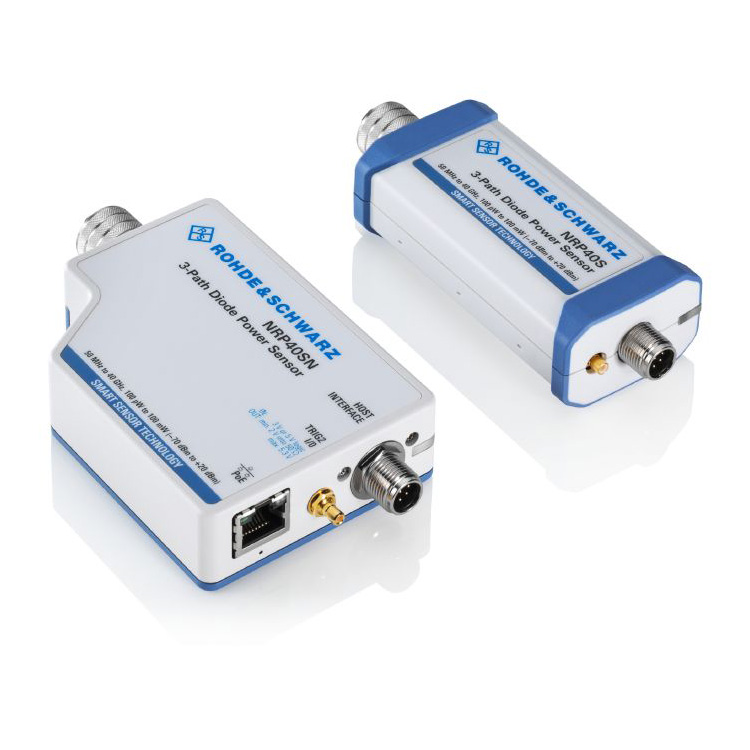

Senzorji moči R&S®NRPxxS(N) uporabljajo tri ločene diodne poti, od katerih vsaka deluje v optimalnem območju detektorja. Povprečno moč je mogoče določiti z visoko natančnostjo ne glede na vrsto modulacije. Moteči signali ali harmoniki skoraj ne vplivajo na rezultate meritev. Senzorji moči R&S®NRPxxS(N) se zato obnašajo podobno kot senzorji toplotne moči, vendar ponujajo znatno višjo hitrost in dinamično območje do 93 dB.
Tudi pri nizkih ravneh do -70 dBm
Za povečanje natančnosti meritev na nizkih ravneh je potrebno povprečje več izmerjenih vrednosti. Medtem ko povprečenje zmanjša komponento šuma, upočasni tudi merjenje. Senzorji moči R&S®NRPxxS(N) so bili zato zasnovani z upoštevanjem izjemno nizkega hrupa pri merjenju.
Senzorji moči R&S®NRPxxS(N) lahko izvajajo meritve do spodnje meje –70 dBm z najvišjo hitrostjo in natančnostjo, ki je trenutno na voljo na trgu.
Časovno neomejeno merjenje z do 100.000 meritvami/s
V načinu hitrega neprekinjenega povprečja lahko senzorji moči R&S®NRPxxS(N) izvedejo do 100.000 sproženih meritev/s z najmanjšim časom ponavljanja sprožitve 100 µs, ne da bi pri tem izgubili meritev. Ta hitrost merjenja je dosežena z uporabo načina medpomnilnika. V medpomnilniškem načinu se vsi izmerjeni podatki zbirajo znotraj senzorja in v enem bloku prenašajo gostitelju senzorja. Senzorji R&S®NRPxxS(N) izvajajo novi hitri način brez časovne omejitve!

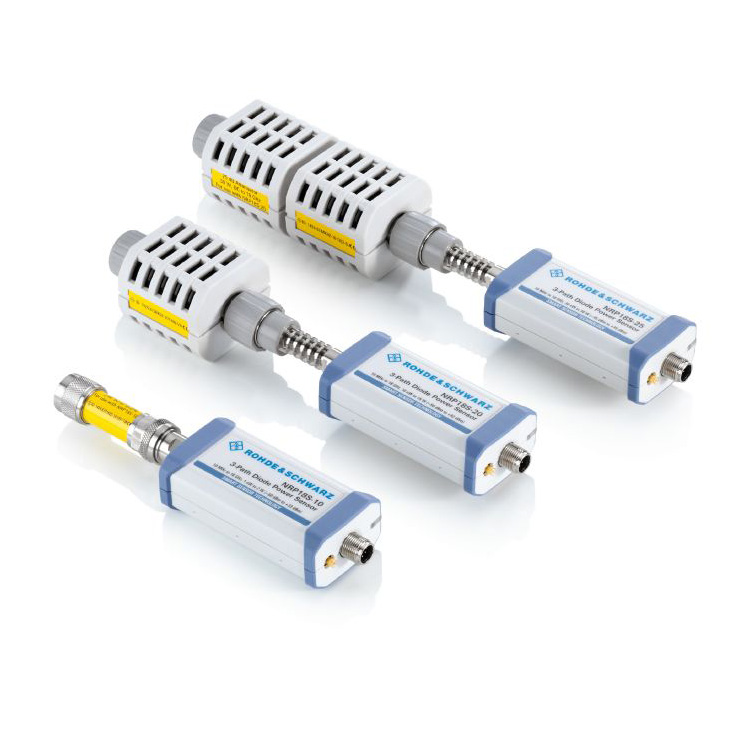

Izvedite meritve moči do 30 W
Visokozmogljivi tropotni diodni senzorji moči R&S®NRP18S-10, R&S®NRP18S-20 in R&S®NRP18S-25 so sestavljeni iz R&S®NRP18S in 10/20/25 dB dušilnika navzgor. Izvajajo lahko meritve moči do 2 W, 15 W in 30 W. Pri uporabi z atenuatorjem se napake neusklajenosti med senzorjem in atenuatorjem samodejno popravijo. S-parametri za dušilnik so med proizvodnjo določeni in shranjeni v senzorju.

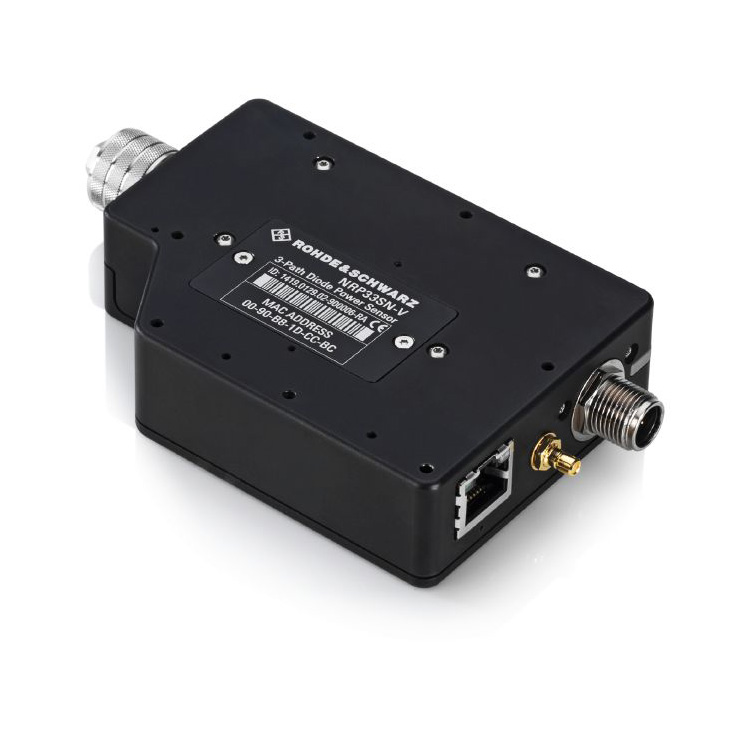

Posebej zasnovan za uporabo v termo vakuumskih (TVAC) komorah
Senzor moči R&S®NRPxxSN-V, skladen s TVAC, je zasnovan za satelitske komunikacijske aplikacije v frekvenčnem območju do 67 GHz. Vse komponente se med proizvodnim procesom pečejo v vakuumski komori, tako da je izločanje plinov zmanjšano na minimum. Zahvaljujoč njihovi zmogljivosti LAN je mogoče senzorje moči enostavno nadzorovati in spremljati zunaj komore, medtem ko odzračevalne luknje v ohišju zagotavljajo izenačevanje tlaka.
