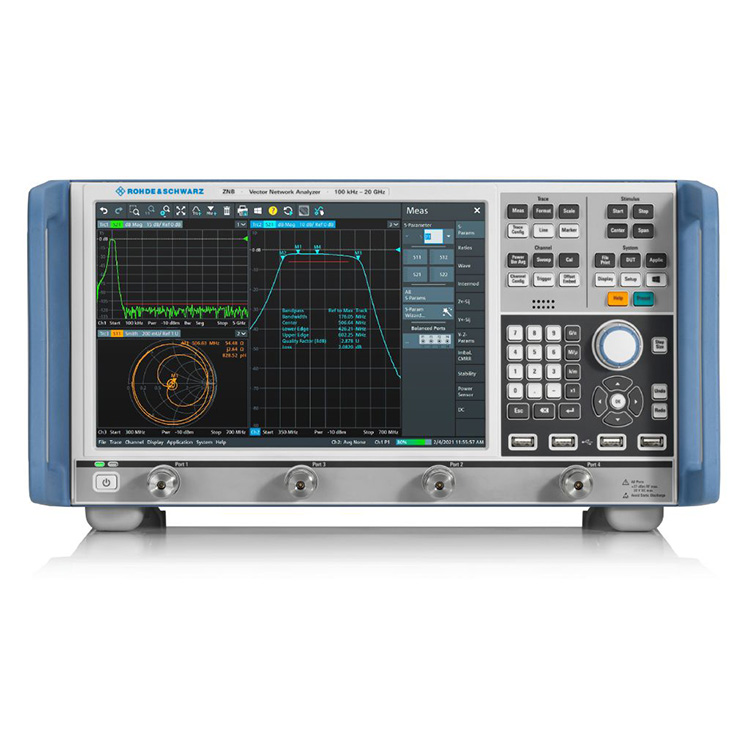

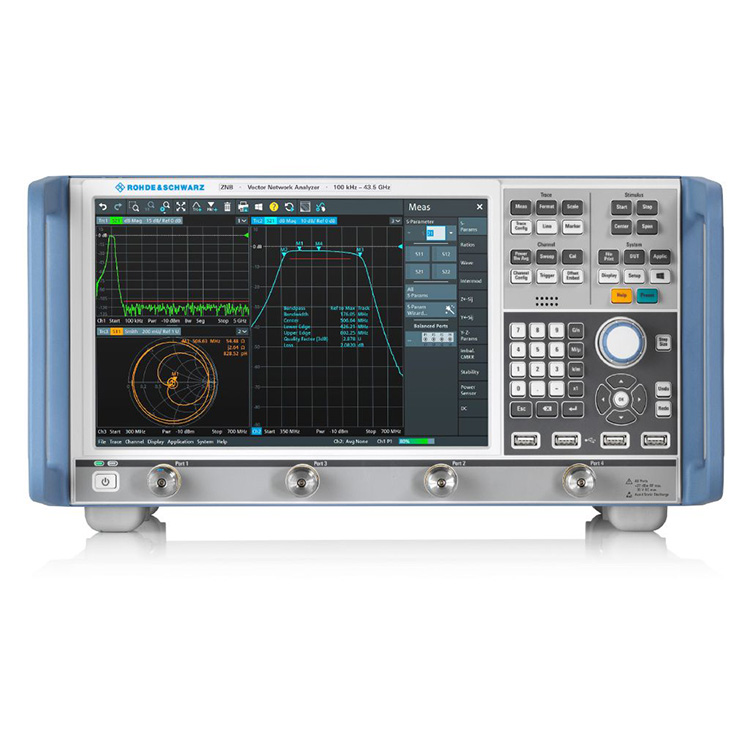

Lahko ste prepričani, da kupite vektorske omrežne analizatorje R&S ZNB20 v naši tovarni. Frekvenčni razpon od 9 kHz do 43,5 GHz.
| Modeli | Pristanišča | Pogostost | Konektorji |
| R&S®ZNB20 Številka naročila 1334.3330.62 |
2 | 20 GHz | 3,5 mm (m) |
| R&S®ZNB20 Številka naročila 1334.3330.64 |
4 | 20 GHz | 3,5 mm (m) |
Frekvenčni razpon od 9 kHz do 43,5 GHz
Dva ali štiri vrata
Širok dinamični razpon do 140 dB
Kratki časi brisanja 4 ms za 401 točko
Širok razpon nihanja moči 98 dB
Zasnovan tako, da ustreza najvišjim standardom
Lahko ste prepričani, da kupite vektorske omrežne analizatorje R&S ZNB20 v naši tovarni. Sprejemniki R&S®ZNB združujejo visoko zmogljivost upravljanja z visoko občutljivostjo in nizkim šumom sledi. Osnovna enota R&S®ZNB ima običajno dinamično območje 140 dB. Možnost R&S®ZNB8-B5x razširi dinamični razpon do 150 dB za meritve med vrati. Analizator meri S-parametre z zelo nizko magnitudo in faznimi premiki, ki so običajno nižji od 0,01 dB/°C in 0,15°/°C.
Umerjen R&S®ZNB omogoča natančne meritve v več dneh brez ponovnega umerjanja.

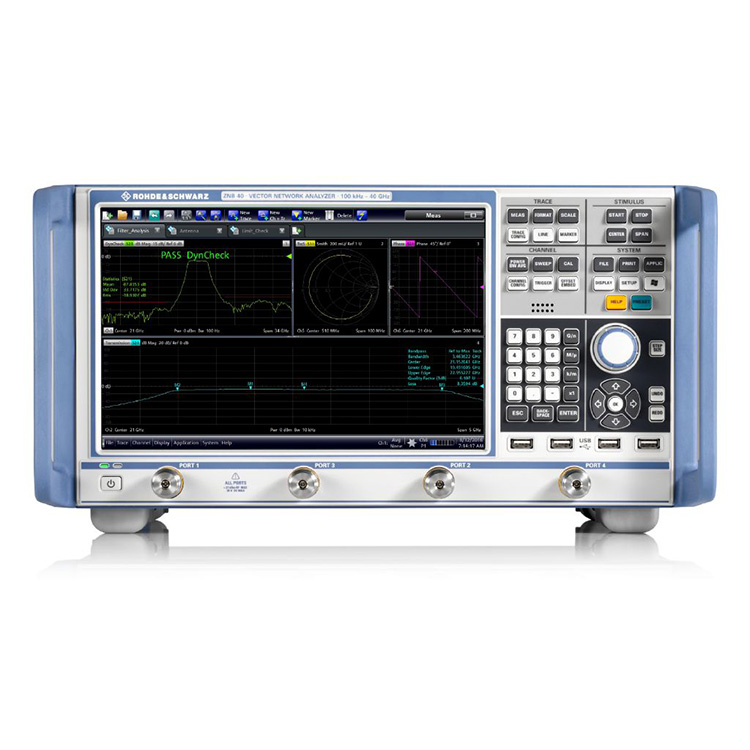

R&S®ZNB40 s štirimi vrati.
Priročna karakterizacija aktivnih in pasivnih RF komponent
R&S®ZNB ponuja številne funkcije in možnosti, vključno s funkcijami vdelave/izključitve, mešanih S-parametrov za uravnoteženo karakterizacijo DUT in na novo definiranih S-parametrov za prilagodljivo konfiguracijo testnih nastavitev. Na voljo so tudi možnosti merjenja časovne domene z očesnimi diagrami, meritve s pretvorbo frekvence in dva neodvisna notranja generatorja.
Hitre meritve in enostaven nadzor zunanjih komponent
Hitri časi uravnavanja sintetizatorja dajejo R&S®ZNB zelo kratka merilna obdobja. Velike pasovne širine IF omogočajo hiter čas vzorčenja. Zagotavlja tudi visoko hitrost obdelave podatkov na zaslonu in hiter LAN ali IEC/IEEE prenos podatkov na krmilnik. Funkcije, kot je segmentirano premikanje, dodatno izboljšajo merilne čase. Module ali zunanje dele je mogoče enostavno krmiliti z integriranimi nadzornimi vmesniki, kot so RFFE GPIO, GPIB in upravljalni V/I.
Meni za konfiguracijo vmesnika RFFE GPIO.
Meritve na do 48 vratih
R&S®ZNB je v kombinaciji z različnimi preklopnimi matricami celovita rešitev za kompleksne meritve na modulih z do 48 vrati. Matrike podjetja Rohde & Schwarz zagotavljajo polne prečne meritve za določitev vseh S-parametrov za večportni DUT. Samodejne kalibracijske enote z do 24 vrati omogočajo hitro in natančno nastavitveno kalibracijo.
R&S®ZNB z dvema stikalnima matrikama R&S®ZN-Z84.
Različni pripomočki za kalibracijo, verifikacijo in razne meritve
Kompleti za mehansko kalibracijo in preverjanje
Samodejne kalibracijske enote
Testni kabli
Momentni ključi
Podpira družino senzorjev moči R&S®NRP
in veliko več
